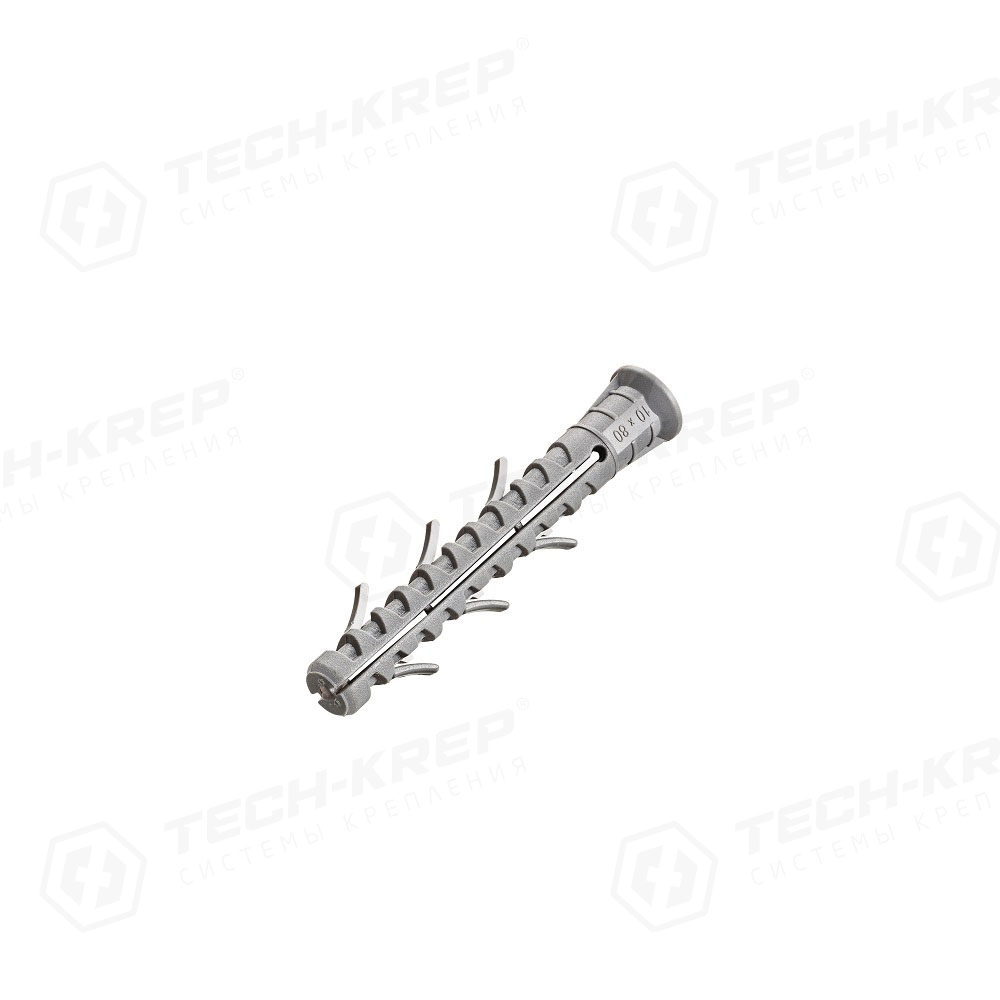

Дюбели распорные удлиненные TSX
Распорные дюбели из полипропилена Распорные дюбели — это специализированный крепежный элемент, предназначенный для фиксации строительных...
Читать полностью
Распорные дюбели из полипропилена
Распорные дюбели — это специализированный крепежный элемент, предназначенный для фиксации строительных материалов, изделий и оборудования к внутренним и наружным конструкциям зданий и сооружений. Они идеально подходят для монтажа средненагруженных систем, обеспечивая устойчивость и долговечность соединения.
Изготовленные из прочного полипропилена, дюбели обладают высокой устойчивостью к коррозии, перепадам температур и механическим нагрузкам. Этот материал гарантирует долгий срок службы даже в условиях повышенной влажности или агрессивной среды.
Ключевые особенности
- Потайной бортик — позволяет утопить головку шурупа или самореза в материале, обеспечивая аккуратный монтаж без выступающих элементов. Особенно актуально для конструкций с раззенкованными отверстиями.
- Удлиненная распорная зона (70 мм) — обеспечивает надежное сцепление с основанием, адаптируясь к различным материалам: от плотного бетона до пустотелого кирпича.
- Стопорные усики — предотвращают прокручивание дюбеля в процессе монтажа, а также создают дополнительный упор в пустотелых основаниях, повышая стабильность крепления.
- Универсальность — совместимы с шурупами и саморезами, подходят для сквозного монтажа через закрепляемый материал в основание.
Дюбели эффективны для работы с такими материалами, как:
- — Бетон, керамзитобетон, газобетон;
- — Полнотелый и пустотелый кирпич;
- — Шлакоблок, камень.
Преимущества использования
- — Надежность: Благодаря распорной зоне и усикам дюбель плотно фиксируется даже в сложных основаниях.
- — Эстетика: Потайная головка скрывает крепеж, сохраняя аккуратный вид конструкции.
- — Адаптивность: Подходит для широкого спектра материалов и типов монтажа, включая работы с гипсокартоном, деревянными панелями и металлическими элементами.
Распорные дюбели из полипропилена — это универсальное решение для профессионального и бытового использования, сочетающее простоту установки с высокими эксплуатационными характеристиками.
Область применения: крепление строительных материалов, изделий и оборудования к наружным и внутренним элементам конструкций зданий и сооружений различного назначения. Предназначены для средненагруженных конструкций.
Материал: полипропилен.
Особенности: имеет потайной бортик, позволяющий надежно зафиксировать средненагруженные конструкции, имеющие раззенкованные отверстия или с возможностью утопить головку крепежа в закрепляемом материале. Длина распорной зоны составляет 70 мм, что позволяет надежно закрепиться во всех материалах основания. Наличие стопорных усиков позволяет дюбелю не прокручиваться в пустотелых основаниях. Применяется для сквозного монтажа.
Материал применения: керамзитобетон, шлакоблок, бетон, газобетон, камень, полнотелый кирпич, пустотелый кирпич.
Наименование | Диаметр стержня, мм | Длина | Фасовка, шт | |
---|---|---|---|---|
![]() |
TSX 10x80 | 10 | 80 | 50 |
![]() |
TSX 10x100 | 10 | 100 | 50 |
![]() |
TSX 10x120 | 10 | 120 | 50 |
![]() |
TSX 10x140 | 10 | 140 | 50 |
![]() |
TSX 10x160 | 10 | 160 | 50 |
![]() |
TSX 10x200 | 10 | 200 | 50 |
- Манжета: Потайная
- Количество сегментов распорной зоны: 2
- Материал дюбеля: Полипропилен
- Цвет: Серый
Схема установки распорного дюбеля TSX Tech-KREP:

Обозначение | Рекомендованный размер шурупа, [мм] | Макс. толщина закреп. предмета, [мм] | Диаметр бурения, [мм] | Мин. глубина установки, [мм] | Расч. усилие Rrec, [kH]: бетон В25 | Расч. усилие Rrec, [kH]: полн. кирп. | Расч. усилие Rrec, [kH]: пуст. кирпич | Расч. усилие Rrec, [kH]: ячеист. бетон |
TSX 10x80 | 6(7)x90(110) | 10 | 10 | 50 | 1,57 | 0,84 | 0,48 | 0,43 |
TSX 10x100 | 6(7)x110(130) | 30 | 10 | 70 | 1,57 | 0,84 | 0,48 | 0,43 |
TSX 10x120 | 6(7)x130(150) | 50 | 10 | 70 | 1,57 | 0,84 | 0,48 | 0,43 |
TSX 10x140 | 6(7)x150(170) | 70 | 10 | 70 | 1,57 | 0,84 | 0,48 | 0,43 |
TSX 10x160 | 6(7)x170(190) | 90 | 10 | 70 | 1,57 | 0,84 | 0,48 | 0,43 |
TSX 10x200 | 6(7)x210(230) | 130 | 10 | 70 | 1,57 | 0,84 | 0,48 | 0,43 |
* указанные нагрузки актуальны для шурупа диаметром 7мм.
Область применения: крепление строительных материалов, изделий и оборудования к наружным и внутренним элементам конструкций зданий и сооружений различного назначения. Предназначены для средненагруженных конструкций.
Материал: полипропилен.
Особенности: имеет потайной бортик, позволяющий надежно зафиксировать средненагруженные конструкции, имеющие раззенкованные отверстия или с возможностью утопить головку крепежа в закрепляемом материале. Длина распорной зоны составляет 70 мм, что позволяет надежно закрепиться во всех материалах основания. Наличие стопорных усиков позволяет дюбелю не прокручиваться в пустотелых основаниях. Применяется для сквозного монтажа.
Материал применения: керамзитобетон, шлакоблок, бетон, газобетон, камень, полнотелый кирпич, пустотелый кирпич.
Наименование | Диаметр стержня, мм | Длина | Фасовка, шт | |
---|---|---|---|---|
![]() |
TSX 10x80 | 10 | 80 | 50 |
![]() |
TSX 10x100 | 10 | 100 | 50 |
![]() |
TSX 10x120 | 10 | 120 | 50 |
![]() |
TSX 10x140 | 10 | 140 | 50 |
![]() |
TSX 10x160 | 10 | 160 | 50 |
![]() |
TSX 10x200 | 10 | 200 | 50 |
![]() |
TSX 10x80 |
Диаметр стержня, мм | 10 |
Длина | 80 |
Фасовка, шт | 50 |
![]() |
TSX 10x100 |
Диаметр стержня, мм | 10 |
Длина | 100 |
Фасовка, шт | 50 |
![]() |
TSX 10x120 |
Диаметр стержня, мм | 10 |
Длина | 120 |
Фасовка, шт | 50 |
![]() |
TSX 10x140 |
Диаметр стержня, мм | 10 |
Длина | 140 |
Фасовка, шт | 50 |
![]() |
TSX 10x160 |
Диаметр стержня, мм | 10 |
Длина | 160 |
Фасовка, шт | 50 |
![]() |
TSX 10x200 |
Диаметр стержня, мм | 10 |
Длина | 200 |
Фасовка, шт | 50 |
- Манжета: Потайная
- Количество сегментов распорной зоны: 2
- Материал дюбеля: Полипропилен
- Цвет: Серый
Схема установки распорного дюбеля TSX Tech-KREP:

Обозначение | Рекомендованный размер шурупа, [мм] | Макс. толщина закреп. предмета, [мм] | Диаметр бурения, [мм] | Мин. глубина установки, [мм] | Расч. усилие Rrec, [kH]: бетон В25 | Расч. усилие Rrec, [kH]: полн. кирп. | Расч. усилие Rrec, [kH]: пуст. кирпич | Расч. усилие Rrec, [kH]: ячеист. бетон |
TSX 10x80 | 6(7)x90(110) | 10 | 10 | 50 | 1,57 | 0,84 | 0,48 | 0,43 |
TSX 10x100 | 6(7)x110(130) | 30 | 10 | 70 | 1,57 | 0,84 | 0,48 | 0,43 |
TSX 10x120 | 6(7)x130(150) | 50 | 10 | 70 | 1,57 | 0,84 | 0,48 | 0,43 |
TSX 10x140 | 6(7)x150(170) | 70 | 10 | 70 | 1,57 | 0,84 | 0,48 | 0,43 |
TSX 10x160 | 6(7)x170(190) | 90 | 10 | 70 | 1,57 | 0,84 | 0,48 | 0,43 |
TSX 10x200 | 6(7)x210(230) | 130 | 10 | 70 | 1,57 | 0,84 | 0,48 | 0,43 |
* указанные нагрузки актуальны для шурупа диаметром 7мм.
