Дюбели для газобетона Химический крепеж образует монолитное соединение с материалом основания.
Преимущества:
- Для работы в зимние время (до -20 °C). Обладает точно таким же высоким качества монтажа при низких температурах;
- Высокие нагрузки;
- Устанавливается в любые базовые материалы;
- Отсутствие распора позволяет устанавливать их в условиях минимальных краевых и осевых расстояний;
- Отсутствие жестких требований к размерам отверстий и простота установки существенно облегчают процесс монтажных работ.
Область применения: применяется для крепления арматуры, резьбовых шпилек, металлоконструкций, рекламных и тяжелых ответственных конструкций, для крепления колонн, при реставрации памятников архитектуры и др. Допускается использование анкеров под водой и во влажных отверстиях.
Материал: винилэстеровая смола.
Особенности: подходит для высоких нагрузок. Не содержит стирола и не имеет запаха, благодаря чему анкер можно использовать в помещениях. За счет вязкой консистенции может применяться в пустотелых материалах совместно с сетчатой гильзой. Отсутствие напряжений в базовом материале позволяет устанавливать анкеры в условиях минимальных краевых и межосевых расстояний. Обладает высокими эксплуатационными нагрузками и подходит для установки в любых базовых материалах.
Температура эксплуатации: от -40°C до +80°C.
Материал применения: бетон, кирпич, пустотелый кирпич, пенобетон, газобетон.
| Наименование | Объем, мл | Фасовка, шт | |
|---|---|---|---|
 |

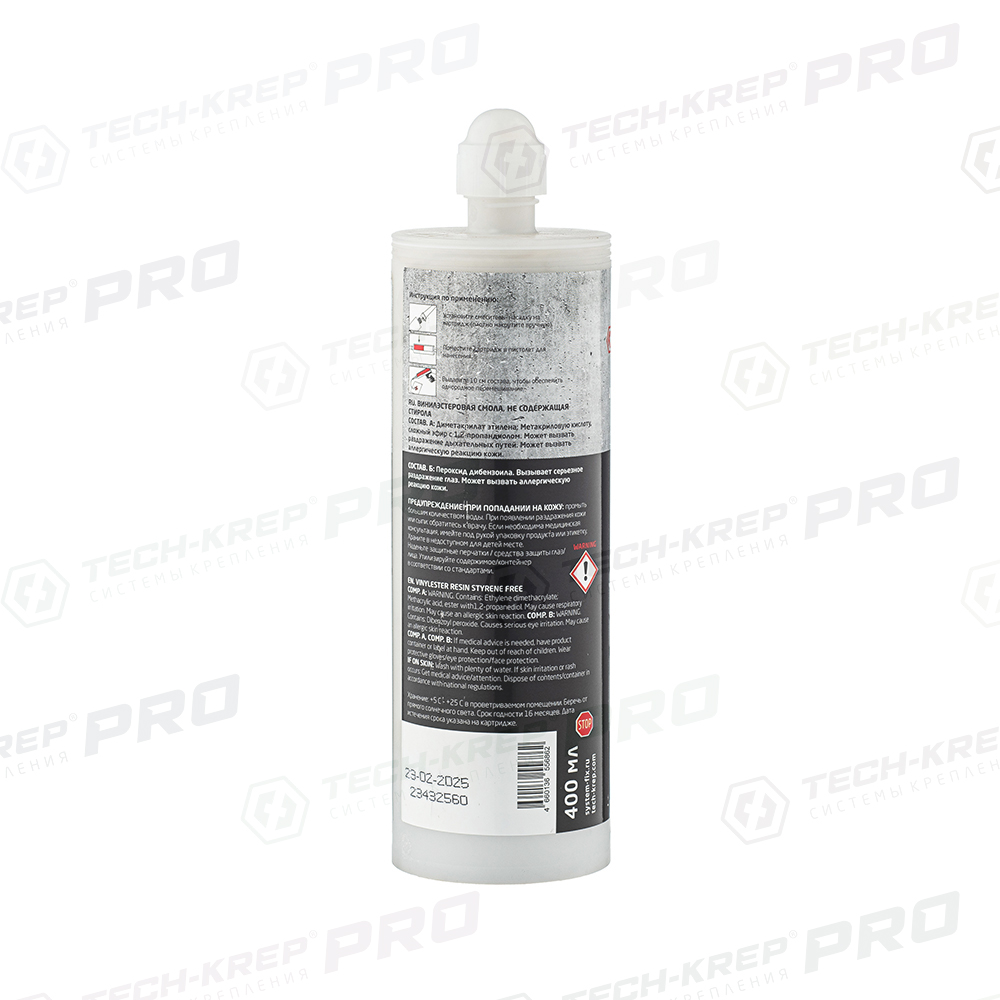

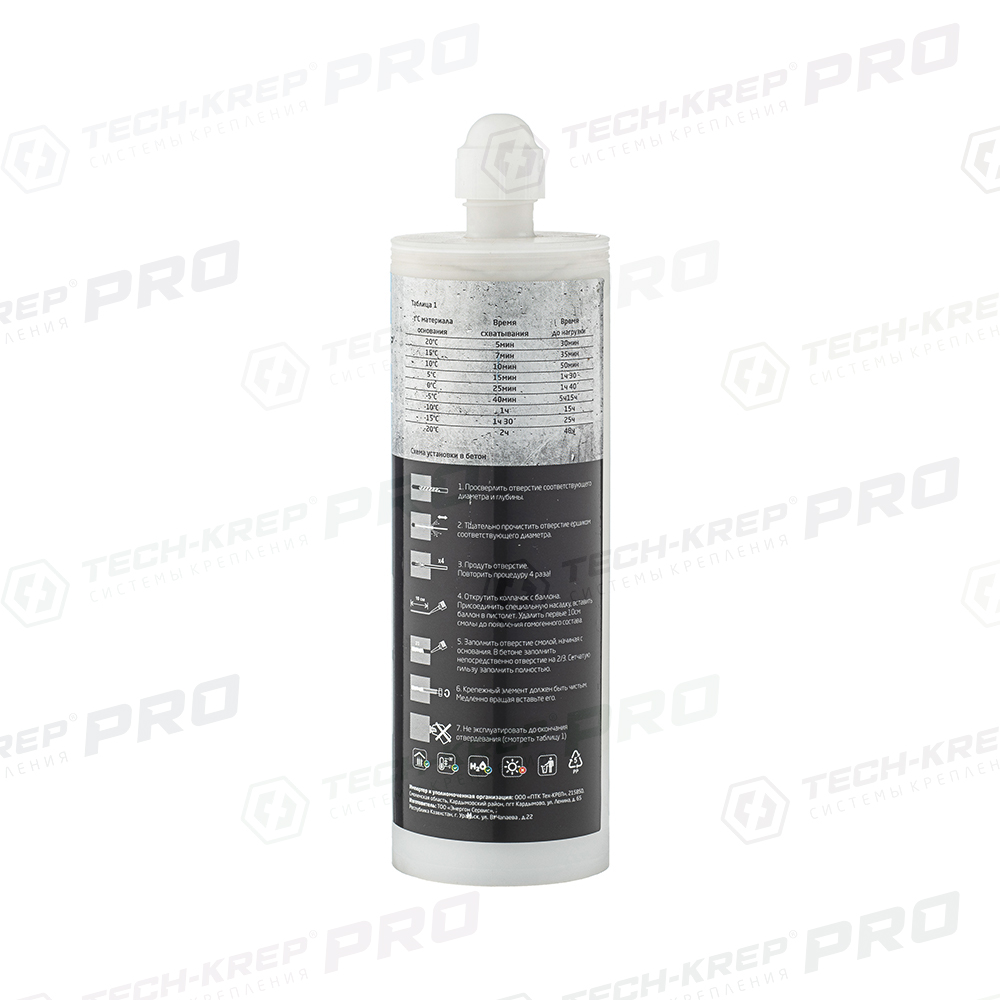

TIT VE-200 PRO ARCTIC 300мл | 300 | 1 |
 |
TIT VE-200 PRO ARCTIC 400 мл | 400 | 1 |
- Материал: винилэстеровая смола;
- Комплектация: 1 баллон;
- Время схватывания: 5-120 мин (зависит от температуры основания);
- Нагрузка: для высоких нагрузок, до 5 тонн*;
- Глубина анкеровки: до 300 мм;
- Срок годности: 12 месяцев.
* при использовании шпильки M10 класса прочности 8.8, установленной в бетон Б25 на 100 мм.

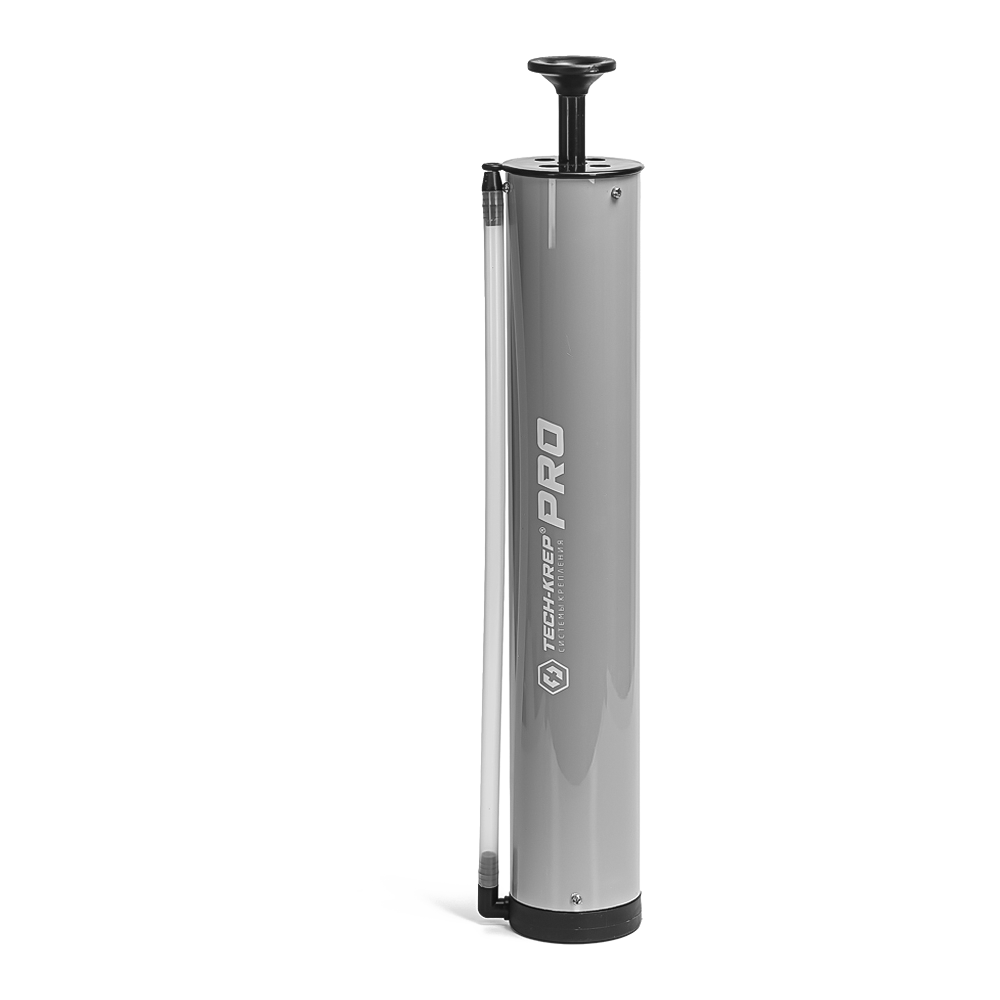

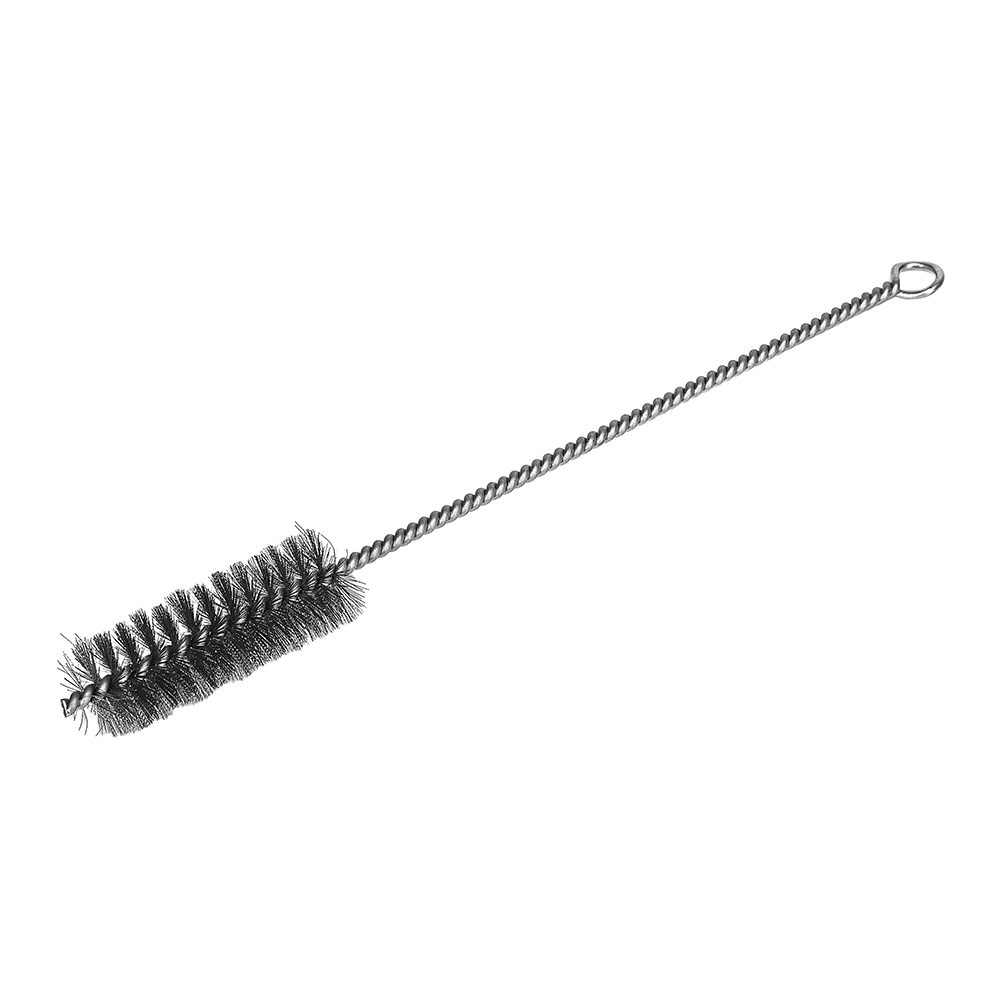

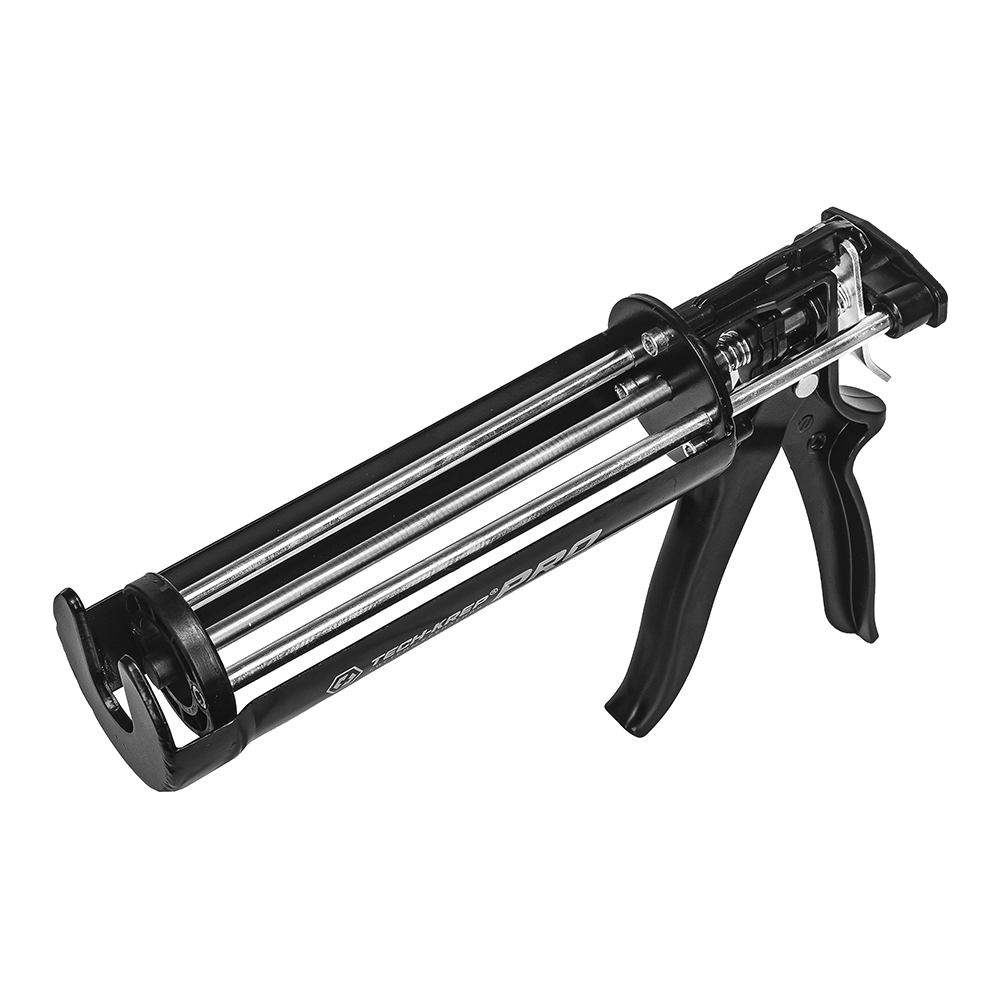

Установочный инструмент: ударная дрель или перфоратор; сверло (для дрели) или бур (для перфоратора) по бетону подходящего диаметра и длины; насос для продувки отверстий или строительный пылесос; ершик для прочистки отверстий; выпрессовочный пистолет для химических анкеров, насадка-смеситель для повторного использования химических анкеров.
Установка:
- Пробурить отверстие нужной глубины на диаметр больше, чем шпилька, которую нужно установить.
- Прочистить отверстие от пыли с помощью специальных инструментов (ершик и насос). Химический анкер не сцепляется с пыльной поверхностью, важно тщательно его очистить.
- Заполнить отверстие составом на 2/3 глубины, начиная с дна отверстия. Для заполнения отверстия химическим составом потребуется выпрессовочный пистолет. Установка в пустотелые материалы осуществляется с помощью сетчатой гильзы.
- Сразу же установить резьбовую шпильку медленно вдавливая ее в химический состав слегка прокручивая.
- После вкручивания необходимо оставить крепеж на время застывания. До застывания положение шпильки можно регулировать. Важно понимать, что время затвердевания зависит от температуры основания.
Схема установки химического анкера Tech-KREP TIT VE-200 PRO ARCTIC в полнотелое основание:
Схема установки химического анкера Tech-KREP TIT VE-200 PRO ARCTIC в пустотелое основание:
3D cхема установки химического анкера Tech-KREP TIT VE-200 PRO ARCTIC в полнотелое основание:
3D схема установки химического анкера Tech-KREP TIT VE-200 PRO ARCTIC в пустотелое основание:
| Температура, °C | Время схватывания | Время до нагрузки * |
| +20 °C | 5 мин | 30 мин |
| +15 °C | 7 мин | 35 мин |
| +10 °C | 10 мин | 50 мин |
| +5 °C | 15 мин | 1 ч 30 мин |
| +0 °C | 25 мин | 1 ч 40 мин |
| -5 °C | 40 мин | 5 ч 15 мин |
| -10 °C | 1 ч | 15 ч |
| -15 °C | 1 ч 30 мин | 25 ч |
| -20 °C | 2 ч | 48 ч |
* во влажных отверстиях время до нагрузки увеличивается в 2 раза.
| Диаметр шпильки (мм) | Глубина анкеровки (мм) | Нагрузка на вырыв бетон B25 (кН)* | Нагрузка на срез бетон B25 (кН)* |
| M8 | 80 | 8,6 | 5,4 |
| M10 | 90 | 13,8 | 8,6 |
| M12 | 110 | 20,0 | 12,5 |
| M16 | 125 | 33,6 | 23,3 |
| M20 | 170 | 48,3 | 36,3 |
| M24 | 210 | 71,6 | 52,5 |
| М27 | 240 | 77,6 | 68,2 |
| M30 | 300 | 100,5 | 83,4 |
*Для класса прочности шпильки 5.8
Установка в пустотелые материалы с помощью сетчатой гильзы:
| Диаметр гильзы (мм) | Длина гильзы (мм) | Диаметр сверления отверстия (мм) | Диаметр подходящих шпилек (мм) |
| 12 | 50 | 12 | 6-8 |
| 12 | 60 | 12 | 6-8 |
| 12 | 80 | 12 | 6-8 |
| 15 | 85 | 16 | 10-12 |
| 15 | 100 | 16 | 10-12 |
| 15 | 135 | 16 | 10-12 |
| 16 | 100 | 16 | 10-12 |
| 16 | 130 | 16 | 10-12 |
| 20 | 85 | 20 | 16 |
- Сертификат соответствия на химические анкеры TIT PE-500, TIT VE-200 PRO, PESF PRO.pdf
- ТС №6960-23 на химические анкеры TIT VE-200 PRO, TIT PE 500.pdf
- Листовка химические анкеры TIT VE-200 PRO.pdf
- ETA-23-0347 TOO Energon TIT VE 200 PRO, TIT VE 200 PRO ARCTIC .pdf
- Презентация - Химические анкеры ПРО.pdf
- Техническое заключение на действия сейсмических нагрузок Tech-Krep.pdf
