Когда речь идет о соединении массивных конструкций, важно выбрать крепеж, который сочетает в себе прочность и универсальность. Клиновые анкеры отличаются высокой несущей способностью и долговечностью, что делает их незаменимыми в строительных и монтажных работах.
Особенности конструкции и преимущества
Анкер представляет собой устройство, которое при установке расширяется внутри отверстия, обеспечивая плотное и надежное сцепление с основанием. Такой анкер клиновой распорный отлично подходит для закрепления:
- • тяжелых элементов,
- • опорных пластин,
- • металлических конструкций.
Он способен выдерживать динамические нагрузки и вибрации, что особенно важно при монтаже промышленного оборудования.
Усиленный клиновой анкер с гайкой отличается повышенной прочностью, подходит для особо тяжелых нагрузок и обеспечивает надежное закрепление.
Область применения
Эти анкеры широко используются при монтаже:
- • металлических колонн;
- • ограждений;
- • входных групп зданий;
- • различных конструкций в метрополитене или на железных дорогах.
Материал и долговечность
Основной материал — углеродистая сталь класса 8.8 с цинковым покрытием не менее 6 микрон. Анкер клиновой отлично работает как в сжатых, так и в растянутых зонах бетона.
Выбирая клиновой анкер, вы получаете надежный инструмент для реализации самых сложных монтажных задач. Его универсальность и высокая стойкость делают его незаменимым элементом современного строительства.
Преимущества:
- Высокая несущая способность - обеспечивают надежное крепление тяжелых конструкций, выдерживают значительные статические и динамические нагрузки без потери свойств, благодаря клиновому механизму раскрытия в бетоне;
- Широкий диапазон размеров - позволяет подобрать оптимальный анкер для конкретной задачи;
Область применения: крепление тяжелых конструкций, оборудования и элементов к бетону и природному камню. Рекомендованы для надежного крепления опорных пластин металлических колонн, опорных пластин вспомогательных металлических конструкций ограждений и входных групп зданий, креплений металлоконструкций в метрополитене и на железных дорогах, крепление лифтов, оборудования в том числе с динамическими нагрузками;
Материал: углеродистая сталь к.п. 8.8 с цинковым покрытием не менее 6 мкм и клипсой из нержавеющей стали А4;
Особенности: подходит для сжатой и растянутой зон бетона.
Материал применения: бетон, природный камень.
| Наименование | Длина | Фасовка, шт | |
|---|---|---|---|
|
Клиновой анкер TWA 10x100 | 80 | 100 |
|
|

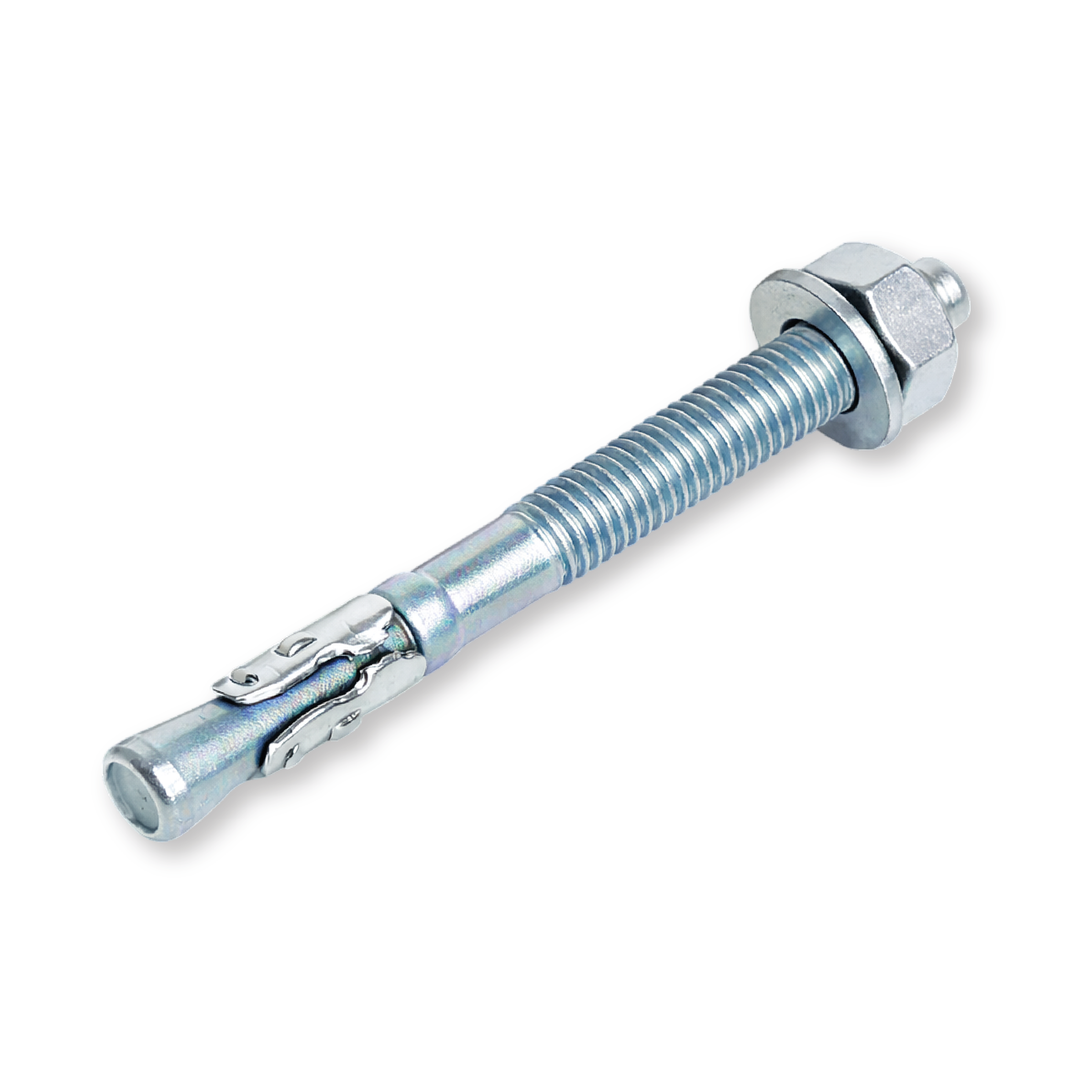

Клиновой анкер TWA 8x95 | 95 | 100 |
|
|
Клиновой анкер TWA 10x100 | 100 | 100 |
|
|
Клиновой анкер TWA 12x100 | 100 | 50 |
|
|
Клиновой анкер TWA 10x120 | 120 | 50 |
|
|
Клиновой анкер TWA 12x120 | 120 | 50 |
|
|
Клиновой анкер TWA 16x140 | 140 | 25 |
Шпилька
- Материал: углеродистая сталь, класс прочности не менее 8.8;
- Покрытие: Гальваническое цинковое покрытие толщиной не менее 6 мкм;
Расклинивающая клипса
- Материал: нержавеющая сталь А4;
Шестигранная гайка
- Материал: углеродистая сталь, класс прочности не менее 8;
- Покрытие: Гальваническое цинковое покрытие толщиной не менее 6 мкм;
Шайба
- Материал: углеродистая сталь;
- Покрытие: Гальваническое цинковое покрытие толщиной не менее 6 мкм;
Схема установки клинового анкера Tech-KREP TWA:
| Обозначение | Диаметр резьбы (М), мм | Общая длина (L), мм | Диаметр отверстия и бура, (d0), мм | Глубина отверст. (h1), мм | Глубина заделки (hnom), мм | Эффект. глубина установки, (hef), мм | Толщина прикрепл. детали, (tfix), мм | Диаметр отверстия в прикрепл. детали, (df), мм | Размер под ключ, мм | Треб. момент затяжки (Tinst), Hm |
| Клиновой анкер TWA 8х95 | 8 | 95 | 8 | 55 | 45 | 35 | 45 | 9-11 | SW13 | 20 |
| Клиновой анкер TWA 10х80 | 10 | 80 | 10 | 70 | 60 | 50 | 20 | 12-14 | SW17 | 40 |
| Клиновой анкер TWA 10х100 | 10 | 100 | 10 | 70 | 60 | 50 | 40 | 12-14 | SW17 | 40 |
| Клиновой анкер TWA 10х120 | 10 | 120 | 10 | 70 | 60 | 50 | 60 | 12-14 | SW17 | 40 |
| Клиновой анкер TWA 12х100 | 12 | 100 | 12 | 80 | 70 | 57 | 30 | 14-16 | SW19 | 60 |
| Клиновой анкер TWA 12х120 | 12 | 120 | 12 | 80 | 70 | 57 | 50 | 14-16 | SW19 | 60 |
| Клиновой анкер TWA 16х140 | 16 | 140 | 16 | 110 | 100 | 82 | 40 | 18-20 | SW24 | 120 |
