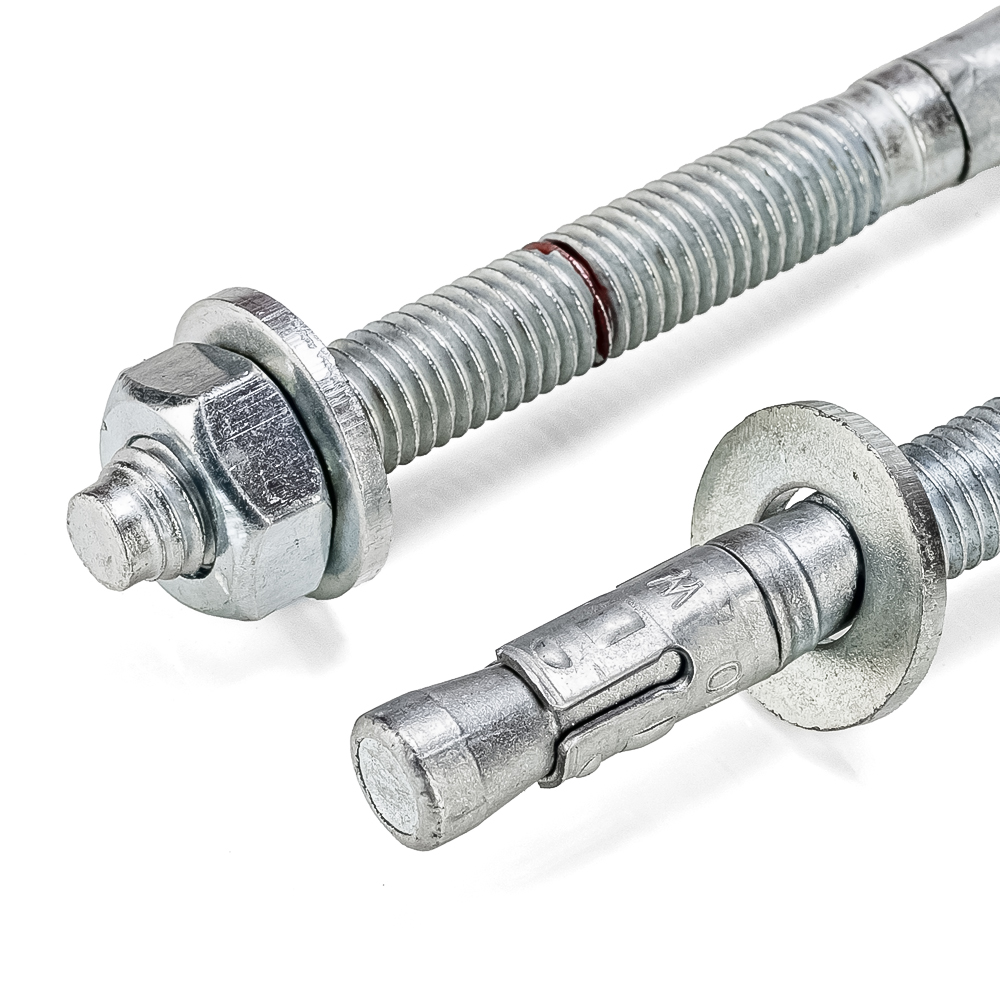

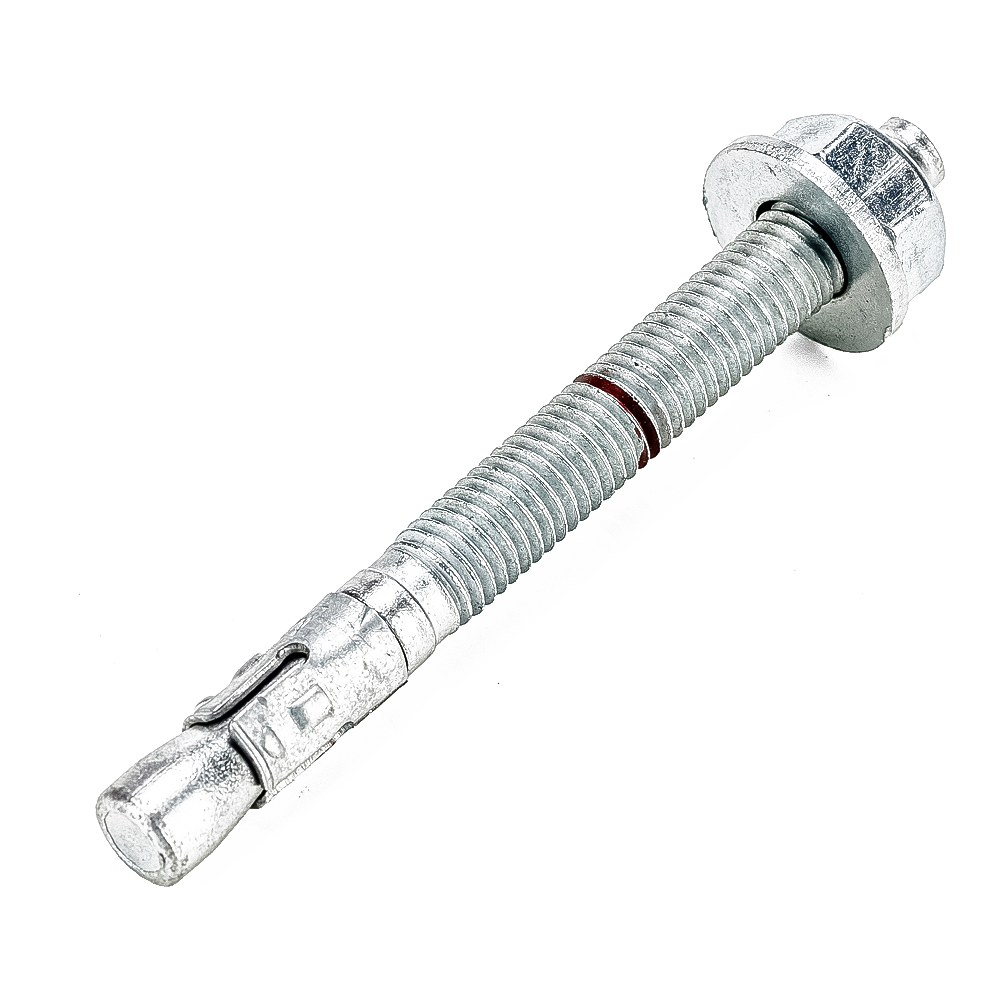

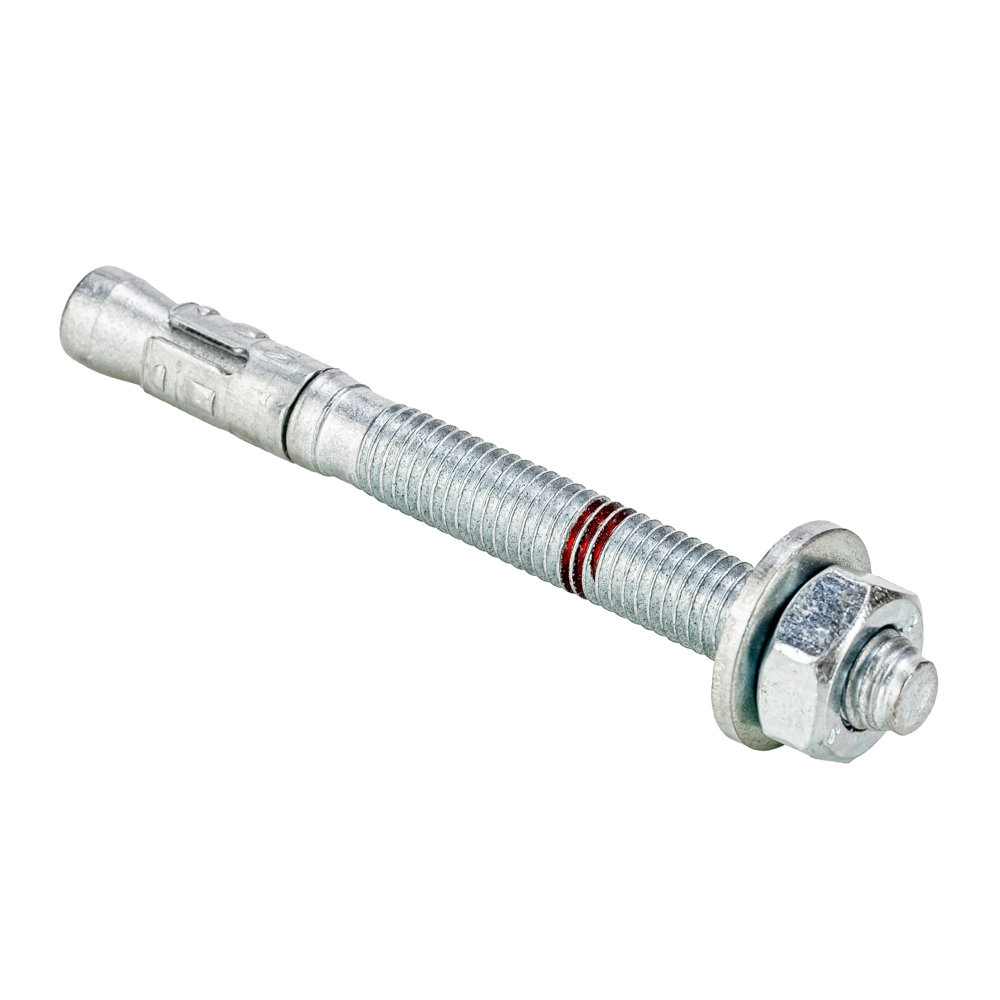

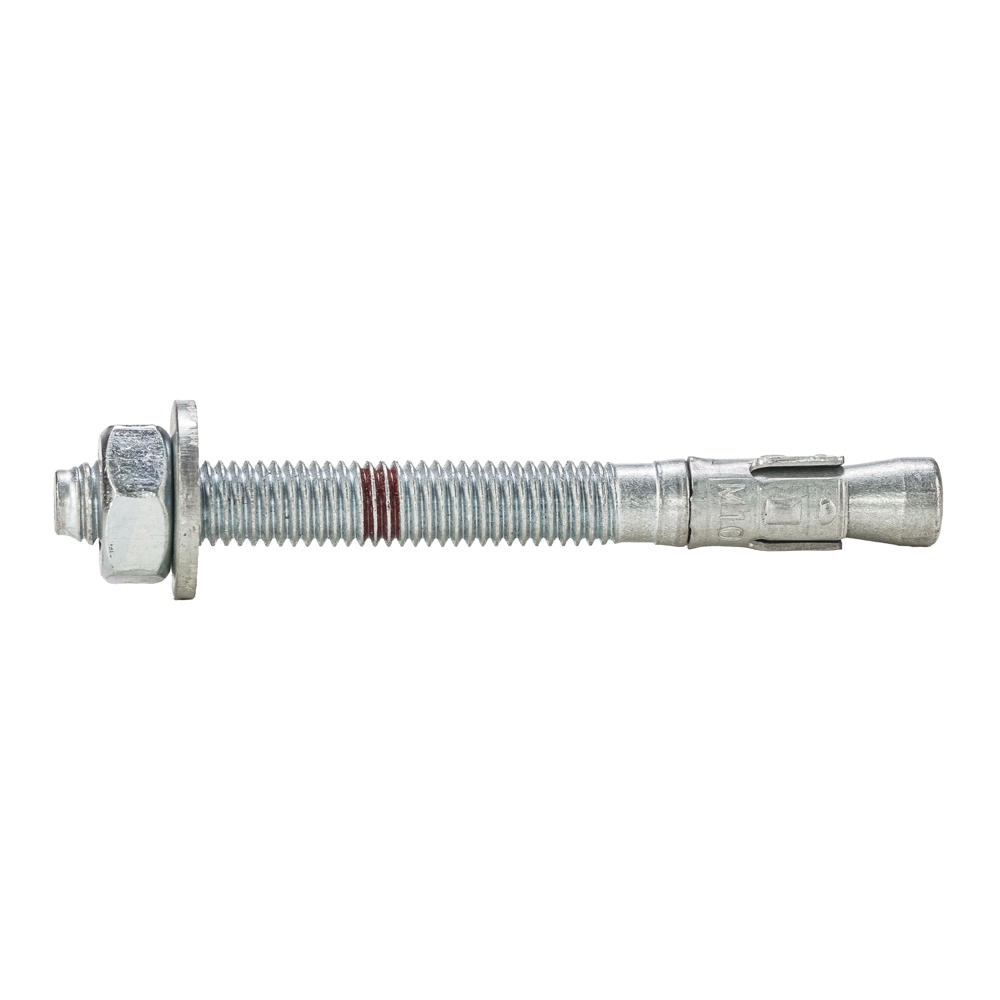

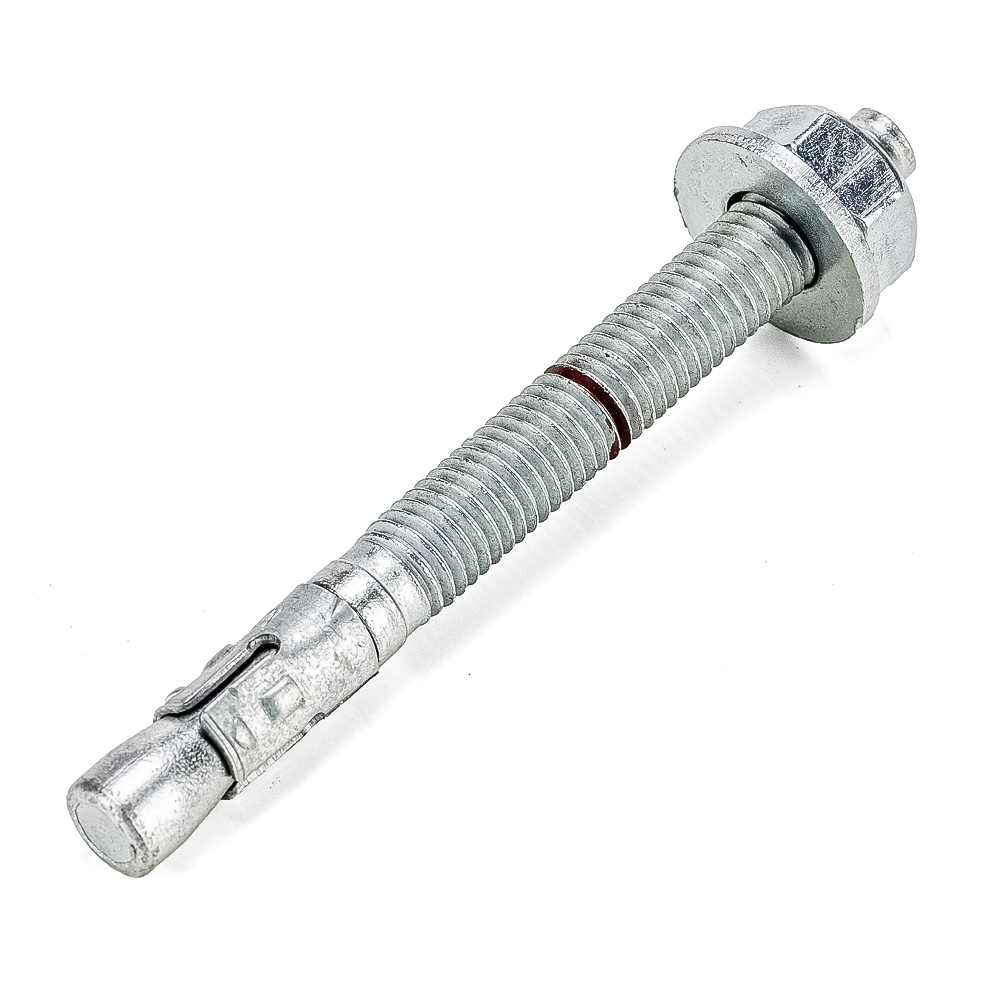

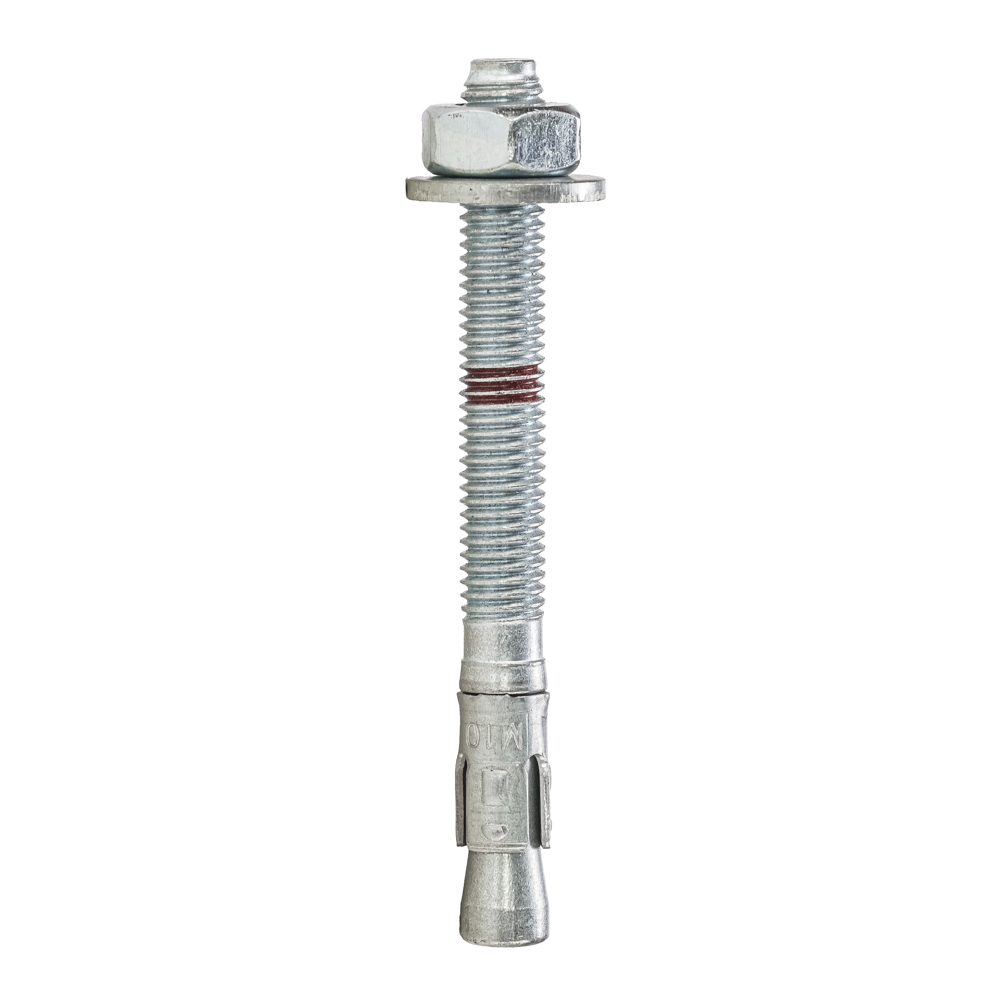

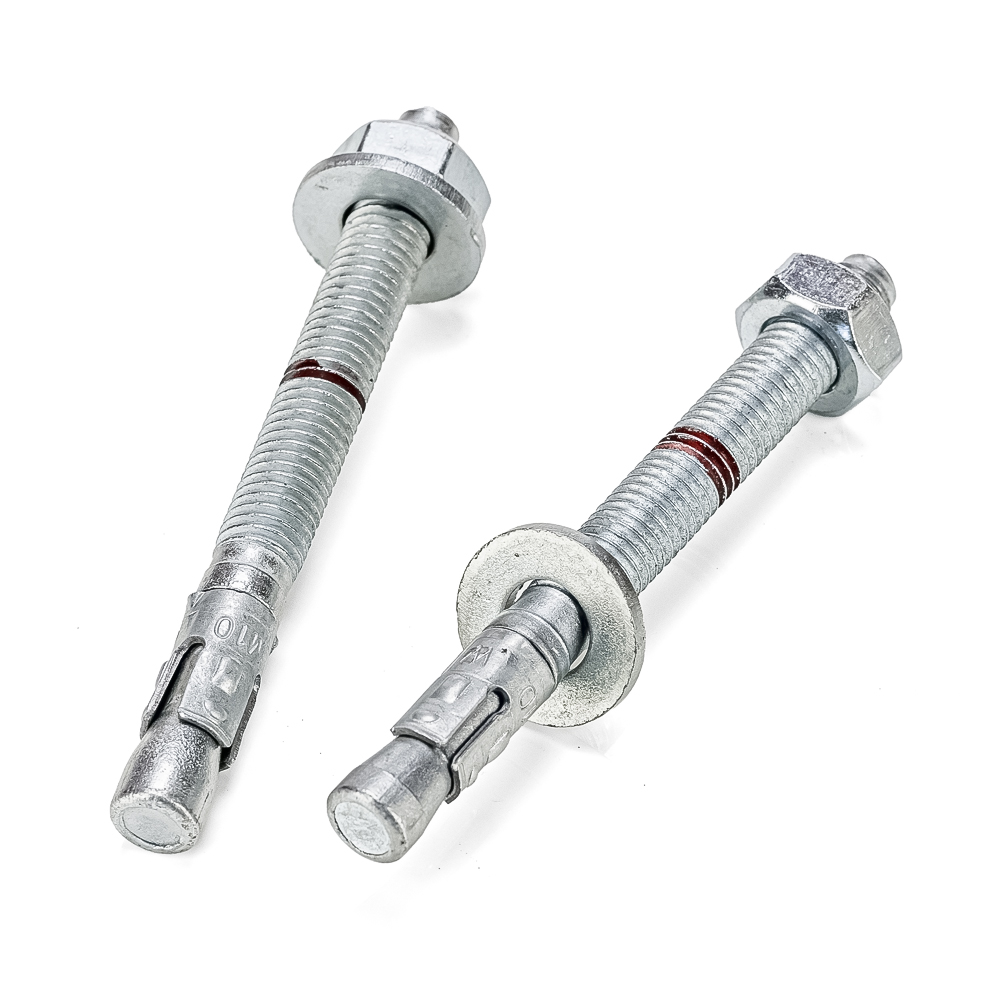

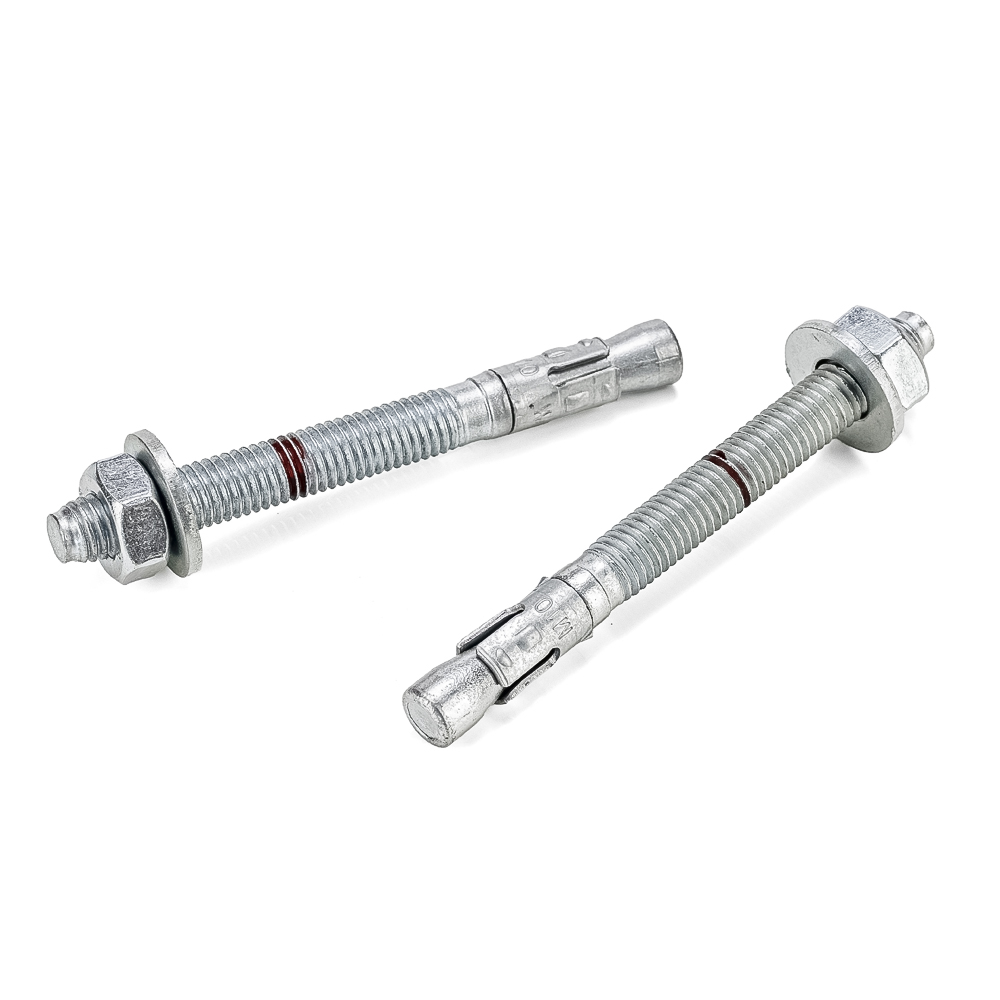

Преимущества:
- Высокая несущая способность - обеспечивают надежное крепление тяжелых конструкций;
- Широкий диапазон размеров - позволяет подобрать оптимальный анкер для конкретной задачи;
Область применения: крепление тяжелых конструкций, оборудования и элементов к бетону и природному камню. Рекомендованы для надежного крепления опорных пластин металлических колонн, опорных пластин вспомогательных металлических конструкций ограждений и входных групп зданий, креплений металлоконструкций в метрополитене и на железных дорогах, крепление оборудования в том числе с динамическими нагрузками.
Материал: углеродистая сталь к.п. 8.8 с цинковым покрытием не менее 6 мкм.
Особенности: подходит для сжатой и растянутой зон бетона.
Материал применения: бетон, природный камень.
| Наименование | Длина | Фасовка, шт | |
|---|---|---|---|
 |
Клиновой анкер TWG 8х75 | 75 | 100 |
|
Клиновой анкер TWG 8х95 | 95 | 100 |
|
Клиновой анкер TWG 10х80 | 80 | 100 |
|
Клиновой анкер TWG 10х100 | 100 | 100 |
|
Клиновой анкер TWG 10х120 | 120 | 50 |
|
Клиновой анкер TWG 12х100 | 100 | 50 |
|
Клиновой анкер TWG 12х120 | 120 | 50 |
|
Клиновой анкер TWG 16х100 | 100 | 50 |
|
Клиновой анкер TWG 16х140 | 140 | 50 |
Шпилька
- Материал: углеродистая сталь по ГОСТ 5663-79, класс прочности не менее 8.8 по ГОСТ ISO 898-1-2014;
- Покрытие: Гальваническое цинковое покрытие толщиной не менее 6 мкм;
Расклинивающая клипса
- Материал: прокат листовой по ГОСТ 14918-2020;
- Покрытие: Гальваническое цинковое покрытие толщиной не менее 15 мкм;
Шестигранная гайка по ГОСТ 5915-70
- Материал: углеродистая сталь, класс прочности не менее 8;
- Покрытие: Гальваническое цинковое покрытие толщиной не менее 6 мкм;
Шайба по ГОСТ 11371-78, DIN 9021
- Материал: углеродистая сталь;
- Покрытие: Гальваническое цинковое покрытие толщиной не менее 6 мкм;

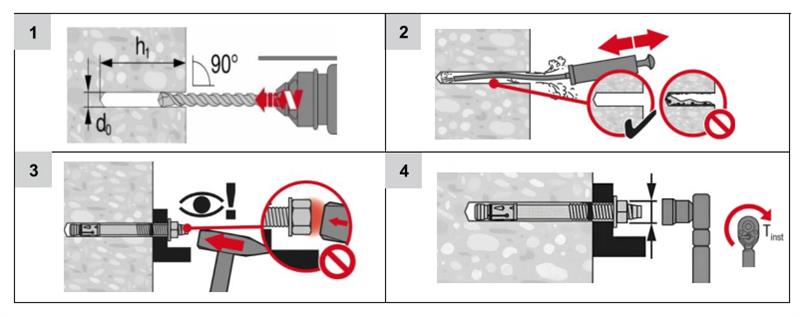

Схема установки клинового анкера Tech-KREP TWG:
| Обозначение | Диаметр резьбы (М), мм | Общая длина (L), мм | Диаметр отверстия и бура, (d0), мм | Глубина отверст. (h1), мм | Эффект. глубина установки, (hef), мм | Толщина прикрепл. детали, (tfix), мм | Диаметр отверстия в прикрепл. детали, (df), мм | Размер под ключ, мм | Треб. момент затяжки (Tinst), Hm |
| Клиновой анкер TWG 8х75 | 8 | 75 | 8 | 58 | 48 | 10 | 9-11 | SW13 | 20 |
| Клиновой анкер TWG 8х95 | 8 | 95 | 8 | 58 | 48 | 30 | 9-11 | SW13 | 20 |
| Клиновой анкер TWG 10х80 | 10 | 80 | 10 | 70 | 55 | 5 | 9-11 | SW13 | 40 |
| Клиновой анкер TWG 10х100 | 10 | 100 | 10 | 70 | 60 | 20 | 12-14 | SW17 | 40 |
| Клиновой анкер TWG 10х120 | 10 | 120 | 10 | 70 | 60 | 40 | 12-14 | SW17 | 40 |
| Клиновой анкер TWG 12х100 | 12 | 100 | 12 | 80 | 70 | 5 | 14-16 | SW19 | 60 |
| Клиновой анкер TWG 12х120 | 12 | 120 | 12 | 80 | 70 | 25 | 14-16 | SW19 | 60 |
| Клиновой анкер TWG 16х100 | 16 | 100 | 16 | 95 | 66 | 5 | 18-20 | SW24 | 110 |
| Клиновой анкер TWG 16х140 | 16 | 140 | 16 | 98 | 85 | 25 | 18-20 | SW24 | 110 |
| Значения расчетных нагрузок на вырыв Rrec и срез Vrec, кН | ||||
| Диаметр анкера | М8 | М10 | М12 | М16 |
| Эффективная глубина анкеровки, мм | 48 | 60 | 70 | 85 |
| Бетон В25 без трещин | ||||
| Rrec | 3,4 | 10,2 | 13,6 | 18,1 |
| Vrec | 3,8 | 10,2 | 19,3 | 35,9 |
| Бетон В25 с трещинами | ||||
| Rrec | 2,9 | 5,4 | 9,5 | 12,7 |
| Vrec | 2,7 | 7,1 | 19,0 | 25,4 |
| Значения нормативных нагрузок на вырыв Nn и срез Vn, кН | ||||
| Диаметр анкера | М8 | М10 | М12 | М16 |
| Эффективная глубина анкеровки, мм | 48 | 60 | 70 | 85 |
| Бетон В25 без трещин | ||||
| Nn | 10,1 | 14,7 | 33,5 | 43,2 |
| Vn | 14,6 | 23,2 | 33,7 | 62,8 |
| Бетон В25 с трещинами | ||||
| Nn | 8,6 | 7,5 | 23,2 | 28,4 |
| Vn | 14,6 | 23,2 | 33,7 | 62,8 |
