Дюбель-гвозди - обзор параметров, которые определяют надежность крепления

Содержание:
1. Тесты в различных материалах
2. Технологические рекомендации
3. Типичные ошибки монтажа
4. Выводы
5. Ответы на вопросы

Почему дюбель-гвоздь - это не расходник, а фундамент

Дюбель-гвоздь является универсальным крепежным элементом, обеспечивающим фиксацию конструкций методом сквозного монтажа (быстрый монтаж) за счет распирания стенок пластиковой гильзы металлическим гвоздем. Это самое популярное решение для крепления профилей, реек и плинтусов, доступное в размерах от 5х30 до 10х160 мм.

Линейка крепежных систем Tech-Krep представлена следующей продукцией:

1. Дюбель-гвоздь с потайной манжетой SM-L
2. Дюбель-гвоздь с четырехраспорным дюбелем SM-L с усом

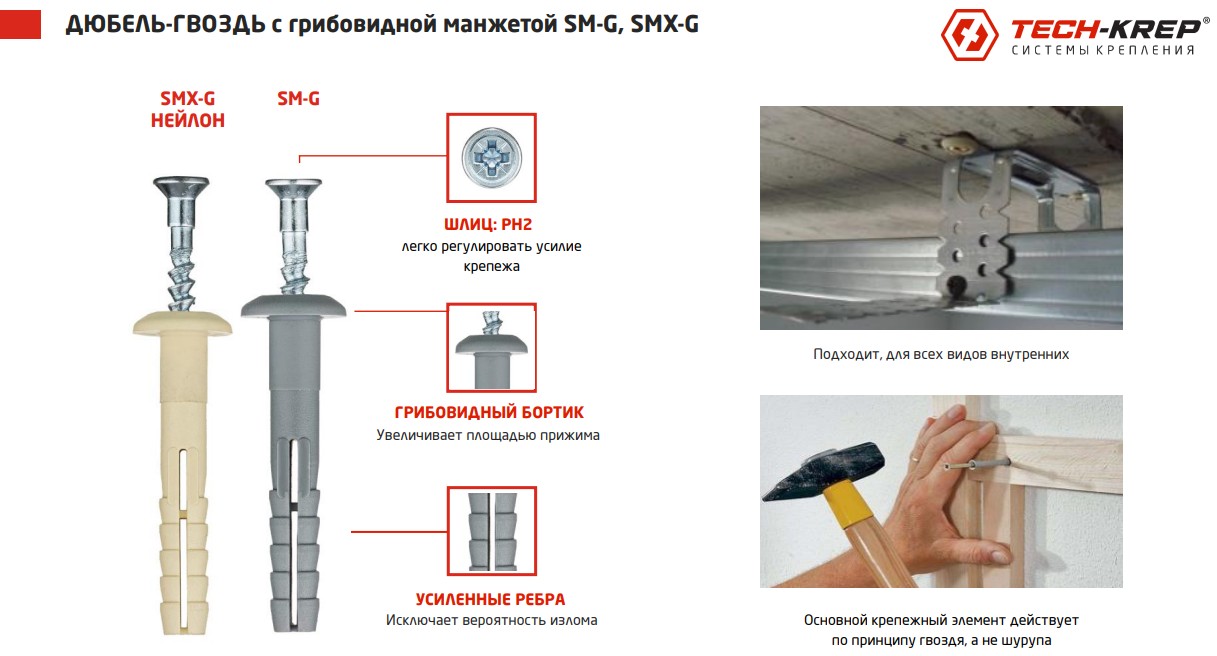

3. Дюбель-гвоздь с грибовидной манжетой SM-G
4. Дюбель-гвоздь с грибовидной манжетой SM-G с усом
5. Дюбель-гвоздь нейлоновый с потайной манжетой SMX-L
6. Дюбель-гвоздь нейлоновый с грибовидной манжетой SMX-G

Полиэтилен низкого давления (ПНД) — это качественный и востребованный материал в строительстве, обеспечивающий отличные показатели для большинства стандартных задач. Однако на рынке часто встречаются бюджетные аналоги из вторичного сырья с нестабильными свойствами. Линейка продукции Tech-Krep дифференцирована: мы используем только качественные полимеры, от надежного полипропилена и ПНД до высокотехнологичного нейлонового крепежа. Если стандартные серии (например, популярные 6х40) отлично справляются с базовыми нагрузками, то нейлон в серии SMX-G обладает повышенной прочностью и сохраняет внутреннее напряжение десятилетиями, что критически важно для ответственных узлов и внешних работ.

Практическое применение: Экономия на дюбеле в смете объекта составляет доли процента, но отказ крепежа ведет к полной переделке финишной отделки. Купить качественный дюбель-гвоздь оптом — значит застраховать себя от рекламаций.

Тесты на «ленивый монтаж» и человеческий фактор

Тест № 1. Строительная пыль - главный враг трения.

Монтажник сверлит отверстие, не продувает его и забивает дюбель. Проверяя нашу продукцию, мы забивали дюбели 6х60 в отверстия, на 30% заполненные буровой пылью.

Результаты показали четкую градацию. Бюджетные аналоги из-за повышенной жесткости часто не доходили до конца - тело дюбеля клинило, и при сильном ударе шейка сминалась «гармошкой».

Нейлоновые образцы SMX-L вели себя иначе. Прочность материала позволяла дюбелю плотнее заполнять пространство, нивелируя микронеровности и наличие остаточной пыли. Хотя регламент монтажа анкерной техники требует обязательной очистки отверстия, на практике идеальные условия соблюдаются не всегда. Использование нейлонового дюбеля создает дополнительный запас надежности и "прощает" мелкие огрехи подготовки основания.

Тест №2. Риск скола облицовки

Монтаж плинтуса к оштукатуренной стене или профиля к кафелю в санузле требует деликатности. Попробуем определить риск скола облицовки в момент распора.

Удар молотка передает энергию через гвоздь на распорную зону. Жесткий материал передает этот импульс на стенки отверстия мгновенно. В бетоне это плюс, а в керамике - трещина.

Мы провели серию ударов по закрепленному профилю на керамической плитке.
Дюбель SM-L Standard показал средний результат: при перекосе гвоздя плитка трескалась в 3 случаях из 10.
Нейлоновый дюбель SMX-G сработал как демпфер. Материал гасил пиковые нагрузки удара, распределяя давление равномерно. Манжета «гриб» дополнительно защищала края отверстия от прямого контакта с молотком.

Как и на что лучше крепить плинтус?

Анатомия резьбы: гвоздь или шуруп?

Многие считают резьбу на дюбель-гвозде декорацией, но это ошибка. Резьба здесь - это гребенчатый профиль с односторонним направлением, предназначенный для легкого забивания и сопротивления вырыву.

В дешевом сегменте резьба часто симметрична или низкая, что превращает гвоздь в гладкий штифт. В дюбель-гвоздях Tech-Krep используется акцентированный «обратный конус». Это позволяет забить гвоздь одним-двумя ударами, но, при этом, сохраняет возможность его выкручивания отверткой.

Практическое применение:

Это критично в ситуациях, когда требуется аккуратный демонтаж или корректировка положения закрепленной детали. Если возникла ошибка при разметке или необходимость замены элемента, работающая резьба позволяет аккуратно выкрутить гвоздь шуруповертом. В случае с дешевыми аналогами, где резьба номинальна, конструкцию зачастую приходится срезать или вырывать "с мясом", повреждая стену.

Пустотелые материалы

Попадание в пустоту кирпича - кошмар монтажника. Обычный двухсегментный дюбель там просто болтается. Проверим, как поведет себя продукция Tech-Krep и уделим особое внимание модели SM-L с усом и 4-х сегментным распором. Четыре сегмента раскрываются в разные стороны, увеличивая шанс зацепиться за перегородку кирпича. «Усы» же блокируют проворот гильзы при попытке подтянуть крепление отверткой.

В испытаниях на щелевом кирпиче дюбель-гвоздь SM-G показал вырывную нагрузку 0.18 кН. Модификация с усом и 4 сегментами выдала 0.22–0.25 кН. Разница в 20-30% может стать решающей для тяжелых навесных шкафов. Нейлон здесь снова выигрывает за счет способности завязываться в узел в пустоте, создавая форму-замыкание, чего лишен жесткий полипропилен.

Операция «Демонтаж»

Представьте ситуацию - заказчик смотрит на висящий кабель-канал и говорит: "Сдвиньте на пять сантиметров". Вы берете шуруповерт и здесь мы сталкиваемся с “памятью” материала. Когда вы выкручиваете гвоздь зачастую дешевый дюбель остается в разжатом состоянии. Вытащить его из стены - мучение, он цепляется и рвется.

Нейлоновый дюбель-гвоздь SMX-L обладает высокой возвратной деформацией. После удаления гвоздя он стремится вернуть исходную форму. Вытаскивается легко.

Шлиц PZ-2 на гвоздях Tech-Krep выполнен с достаточной глубиной. Мы проводили 10 циклов закручивания-выкручивания на одном образце. Бита «сидела» плотно, металл не "плыл". Это говорит о качественной термообработке стали и оцинковке.

Битва геометрий: усы, манжеты и “грибы”

Геометрия определяет функцию, классифицируем линейку по задачам:

1. Потайная манжета (L): Для монтажа "в потай". Деревянные бруски, фанера, направляющие гипсокартона. Шляпка утапливается, не мешая финишной отделке. Наиболее ходовой размер — 6х40 мм.
2. Грибовидная манжета (G): Работает как встроенная шайба. Дюбель-гвоздь SM-G с усом идеален для тонких листов металла, перфоленты, кабель-каналов. Увеличенная площадь прижима предотвращает разрыв закрепляемого материала.
3. Усы: В рыхлом газобетоне дюбель без усов начинает вращаться вместе с шурупом/гвоздем. Усы действуют как стопоры (анкеры от проворота).

Таблица 3. Выбор геометрии на практике:

Можно ли устанавливать дюбель-гвозди в газобетон?

Видеоурок:

Битва Полимеров

Полимеры стареют. Ультрафиолет, окисление, перепады температур разрушают молекулярные цепочки.
Полипропилен (PP) в серии Standard — рабочая лошадка для отапливаемых помещений. Он предсказуем и стабилен.
Полиамид (Nylon PA6) — материал высшей лиги. Благодаря этому материалу дюбель становиться эластичным и не боится мороза. SMX-G отлично подходит и для внешних работ. Конструкции закреплённые на нейлоновый крепеж, переживет десятилетия циклов заморозки-разморозки.

Технологические рекомендации

Правильная технология монтажа крайне важна для реализации заявленных характеристик дюбель-гвоздей. Подготовка основания, выбор инструмента (например, качественный бур SDS-plus), контроль качества установки определяют надежность крепежного соединения на протяжении всего срока службы.

Подготовка основания:

Сверление отверстий выполняется перфоратором с твердосплавными бурами по бетону. Диаметр отверстия должен точно соответствовать номинальному размеру дюбеля (например, под дюбель 6 мм берется бур 6 мм). Отклонение ±0,5 мм критично для обеспечения расчетной несущей способности.

Глубина сверления должна превышать глубину установки дюбеля на 5-10 мм для размещения строительной пыли. Неполное установка дюбеля снижает несущую способность. Очистка отверстия от бурильной пыли обязательна для обеспечения полного контакта распорных элементов с основанием. Продувка сжатым воздухом позволяет легко очистить отверстию

Технология установки

Установка дюбеля производится легкими ударами молотка до полного погружения манжеты. Чрезмерные усилия могут деформировать распорные элементы или повредить основание.

Забивание гвоздя выполняется равномерными ударами без проворачивания. Появление сопротивления сигнализирует о начале расклинивания дюбеля. Окончательная посадка гвоздя обеспечивает полное раскрытие распорной зоны.

Контроль установки включает проверку отсутствия люфтов и визуальную оценку положения манжеты. Потайная манжета должна находиться заподлицо с поверхностью основания.

Типичные ошибки монтажа

• Больший диаметр отверстия приводит к неполному раскрытию распорных элементов и потере несущей способности. Маленький диаметр сверления затрудняет установку и может привести к повреждению дюбеля.
• Неполная очистка отверстия препятствует погружению дюбеля на расчетную глубину. Строительная пыль между распорными элементами и основанием снижает силы зацепления.

Таблица нагрузок для бетона, кирпича и газобетона для разных диаметров

На примере дюбель-гвоздя с потайной манжетой SM-L:

Выводы

Компания tech-krep.com позиционируется как инновационный производитель крепежных систем с 15-летним опытом работы на российском рынке. Производственная база включает современные линии литья под давлением и автоматизированные комплексы контроля качества.

Линейка дюбель-гвоздей Tech-Krep - это не просто набор расходных материалов. Это четкая классифицированная система, закрывающая потребности от бюджетной стройки до инженерных фасадов. Купить дюбель-гвозди Tech-Krep можно в любой фасовке с доставкой во все регионы РФ.

Наличие в ассортименте дюбель-гвоздей SMX ставит бренд в один ряд с европейскими гигантами крепежа.

Философия качества в компании основана на принципах непрерывного совершенствования и внедрения передовых технологий. Собственная лаборатория проводит входной контроль сырья, мониторинг производственных процессов и испытания готовой продукции.

Сертификация и стандарты включают соответствие требованиям ГОСТ Р, ТТК и европейских норм EN. Система менеджмента качества ISO 9001:2015 обеспечивает стабильность характеристик и прослеживаемость продукции.

Главный вывод: дюбель-гвоздь - это одна из самых дешевых деталей в смете, от которой зависит качество самой дорогой отделки. Выбирая крепеж, учитывайте запас прочности и время, которое конструкция простоит без ремонта.

Краткий FAQ по теме ДЮБЕЛЬ-ГВОЗДИ

Вопрос: Для чего нужен дюбель-гвоздь с потайной манжетой?
Ответ: Он используется для скрытого монтажа, когда необходимо, чтобы головка дюбеля была утоплена в материал прикрепляемой детали (например, в деревянный брус или плинтус) и не выступала над поверхностью.

Вопрос: Можно ли демонтировать этот дюбель, если гвоздь уже забит?
Ответ: Да, благодаря наличию шлица Pozidriv на стальном гвозде, его можно выкрутить отверткой или шуруповертом, что позволяет аккуратно демонтировать конструкцию.

Вопрос: Не треснет ли бортик дюбеля при сильном ударе молотком?
Ответ: Нет, материал (полипропилен) достаточно эластичен, а конусообразная форма манжеты распределяет энергию удара, позволяя ей плотно сесть в отверстие без повреждений.

Вопрос: Обязательно ли сверлить отверстие именно того же диаметра, что и дюбель?
Ответ: Да, для дюбель-гвоздей диаметр бура должен строго соответствовать диаметру дюбеля (например, 6 мм для SM-L, SM-G 6x40), иначе распорная часть не обеспечит нужного трения в основании.

Вопрос: Зачем на дюбеле нужны специальные «усы»?
Ответ: «Усы» (стопорные элероны) предотвращают прокручивание дюбеля в отверстии во время монтажа, обеспечивая надежную фиксацию в материале основания до момента раскрытия.

Вопрос: В чем преимущество 4-х распорной зоны перед обычной 2-х распорной?
Ответ: Четырехсторонняя зона распора равномерно распределяет нагрузку внутри отверстия, что делает крепление более эффективным в пустотелых материалах и пористых бетонах.

Вопрос: Поможет ли «ус», если отверстие получилось чуть шире положенного?
Ответ: Да, стопорные усы создают дополнительное сопротивление, помогая дюбелю «зацепиться» за стенки даже в неидеально просверленном канале.

Вопрос: Можно ли использовать этот дюбель для сквозного монтажа через металл?
Ответ: Можно, но потайная манжета требует зенковки отверстия в металле, чтобы «усы» и бортик не мешали плотному прилеганию детали к стене.

Вопрос: В чем разница между потайным и грибовидным дюбелем?
Ответ: Грибовидная манжета (SM-G) имеет широкий плоский бортик, который не утапливается, а прижимает деталь сверху. Это увеличивает площадь прижима и предотвращает продавливание материала.

Вопрос: Подходит ли этот тип для монтажа тонких пластиковых панелей?
Ответ: Это идеальный вариант: широкая «шляпка» гриба надежно удерживает хрупкий пластик, не давая ему треснуть или соскочить с крепежа.

Вопрос: Нужно ли зенковать отверстие в прикрепляемой детали под SM-G?
Ответ: Нет, в отличие от потайного типа, под грибовидную манжету отверстие не зенкуется, так как она должна оставаться на поверхности.

Вопрос: Как правильно устанавливать дюбель-гвоздь с грибовидной шляпкой?
Ответ: Необходимо просверлить отверстие через прикрепляемую деталь, вставить дюбель до упора шляпки в поверхность и забить гвоздь молотком до окончательной фиксации.

Вопрос: Мешают ли «усы» при прохождении дюбеля через прикрепляемый материал?
Ответ: Нет, при забивании «усы» прижимаются к телу дюбеля и легко проходят через отверстие, раскрываясь уже непосредственно в материале стены.

Вопрос: Почему этот дюбель часто выбирают для электромонтажа (кабель-каналов)?
Ответ: Грибовидная манжета надежно фиксирует тонкое дно кабель-канала, а наличие «усов» гарантирует, что дюбель не вывалится из потолка.

Вопрос: Из какого металла сделан гвоздь и не заржавеет ли он?
Ответ: Гвоздь изготовлен из стали с цинковым покрытием, что обеспечивает надежную коррозийную стойкость при использовании в помещениях и в защищенных уличных креплениях.

Вопрос: Чем нейлоновый дюбель лучше полипропиленового?
Ответ: Нейлон (полиамид) гораздо долговечнее, выдерживает экстремальные температуры (от -40 до +80°C), не рассыхается со временем и обладает более высокой прочностью на разрыв.

Вопрос: Можно ли использовать нейлоновый SMX-L для фасадных работ зимой?
Ответ: Да, это его прямое назначение. В отличие от полипропилена, нейлон не становится хрупким на морозе и не трескается при забивании гвоздя при отрицательных температурах.

Вопрос: Влияет ли влажность воздуха на свойства нейлонового дюбеля?
Ответ: Нейлон слегка гигроскопичен: поглощая небольшое количество влаги, он становится более эластичным и устойчивым к динамическим нагрузкам.

Вопрос: Как быстро нейлоновый дюбель «стареет» в стене?
Ответ: Срок службы нейлона в несколько раз выше, чем у бюджетных пластиков, что делает SMX-L лучшим выбором для ответственных конструкций со сроком службы в десятилетия.

Вопрос: Можно ли использовать нейлоновые дюбели для наружных работ?
Ответ: Да, нейлоновые дюбели SMX-G идеально подходят для наружного монтажа, так как они устойчивы к перепадам температур, ультрафиолету (в составе есть стабилизаторы) и деформациям.

Вопрос: Почему для тяжелых кронштейнов лучше брать нейлон с грибовидной манжетой?
Ответ: Нейлон обеспечивает максимальное сцепление с бетоном, а широкая манжета «гриб» надежно удерживает металлическое основание кронштейна, сопротивляясь нагрузке на вырыв.

Вопрос: Правда ли, что нейлоновый дюбель сложнее вытащить из стены, чем полипропиленовый?
Ответ: Да, из-за более высокого коэффициента трения и эластичности нейлон плотнее «вгрызается» в поры материала, обеспечивая на 20-30% более высокую нагрузку.

Вопрос: Не деформируется ли шляпка «гриб» из нейлона при очень сильном ударе?
Ответ: Нейлон обладает памятью формы и высокой ударной вязкостью: даже при сильном ударе манжета SMX-G скорее спружинит, чем лопнет или деформируется безвозвратно.
