Качественная теплоизоляция позволяет:

• снизить теплопотери;
• сократить расходы на отопление и кондиционирование;
• создать благоприятный микроклимат для жизни, работы;
• продлить срок службы здания;
• защитит помещения от влаги, температурных перепадов, грибка.

Для утепления зданий профессионалы подбирают не только материалы с низкой теплопроводностью (минеральную вату, пенопласт), но и дюбели для фасадной теплоизоляции. Надежное крепление позволяет, в течение многих лет, удерживать теплоизоляционный слой сохраняя его эффективность.

Перед покупкой разберемся в видах, размерах и правилах подбора крепежа, научимся рассчитывать расход, узнаем, как монтировать дюбели без ошибок.

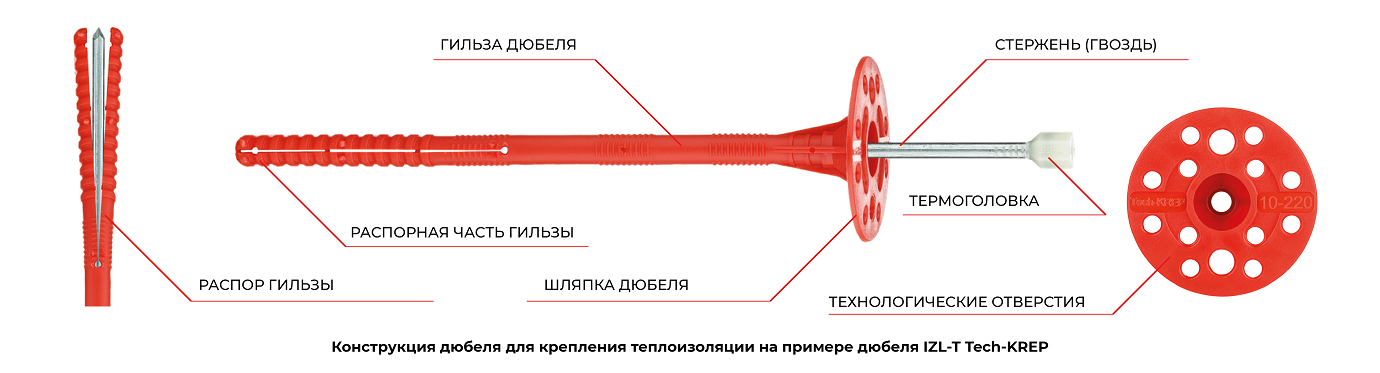

Конструкция и принцип работы дюбеля для теплоизоляции

Одним из распространенных типов крепежа остается дюбель-гриб (анкер-тарельчатый) для утеплителя. Элемент получил название благодаря характерной форме и конструкции: тело дюбеля в которую входят распорная часть и рядовая зона, широкая тарельчатая шляпка (рондоль). Форма позволяет надежно фиксировать дюбель в основании, равномерно распределяя нагрузку.

Производят крепеж из следующих материалов:

• Дюбель из пластика полиэтилена или блок-сополимера.
• Гвоздь из углеродистой электрооцинковой стали, покрытой цинком для защиты с термоголовкой из стеклонаполненного полиамида.

В отличие от стандартной продукции, тарельчатые дюбели для теплоизоляции, изготовленные в соответствии с ГОСТом 58359-2019, повышают энергоэффективность здания, обеспечивают полную герметизацию крепления (замок не пропускает влагу), высокую несущую способность.

Классификация стержня по применению

Дюбели для крепления теплоизоляции TECH-KREP разделены по материалам на несколько видов.

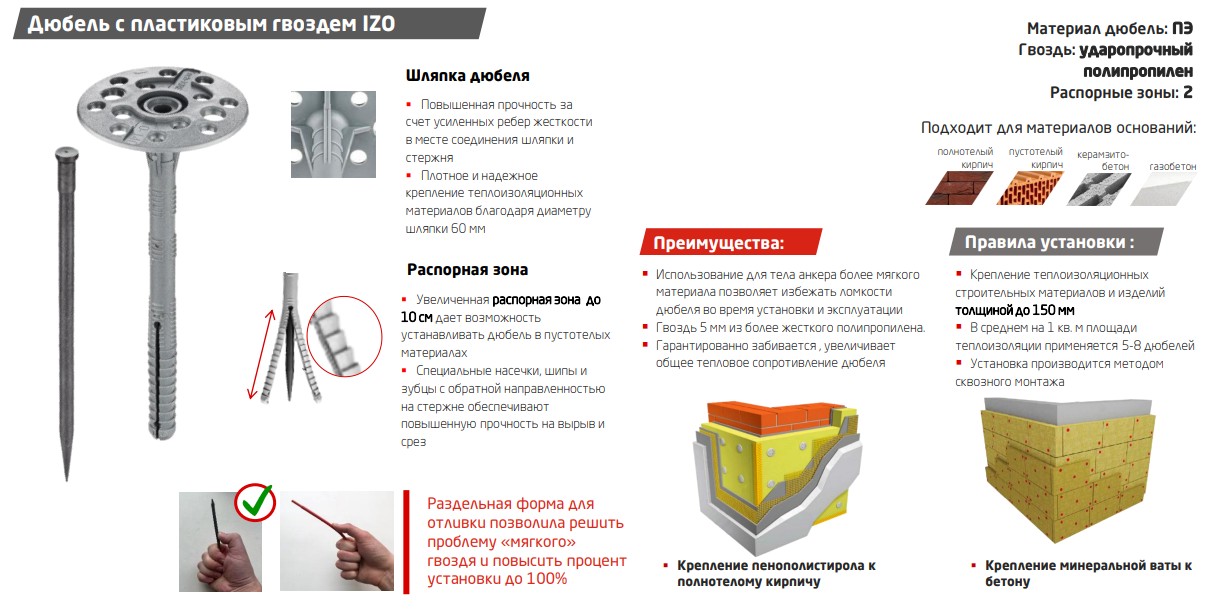

Дюбели с пластиковым гвоздем на примере продукции IZO

Изготавливаются из полиэстера, а гвозди из ударопрочного полипропилена. Применяют для следующих материалов оснований: полнотелый кирпич, пустотелый кирпич, керамзитобетон, газобетон.

Продукцию выбирают за ряд преимуществ:

• Повышенная прочность за счет усиленных ребер жесткости в месте соединения шляпки и стержня
• Плотное и надежное крепление теплоизоляционных материалов благодаря диаметру шляпки 60 мм
• Увеличенная распорная зона до 10 см дает возможность устанавливать дюбель в пустотелых материалах
• Специальные насечки, шипы и зубцы с обратной направленностью на стержне обеспечивают повышенную прочность на вырыв и срез

Дюбели с металлическим гвоздем на примере продукции IZM-T

Дюбель для теплоизоляции с металлическим гвоздем создает плотное замковое соединение и надежно держится в материале основания. Изделие подходит для крепления теплоизоляционных строительных материалов толщиной до 240 мм. В среднем на 1 кв. м площади теплоизоляции применяется 5-6 дюбелей.

Продукцию выбирают за ряд преимуществ:

• Использование для тела анкера более мягкого материала позволяет избежать ломкости дюбеля во время установки и эксплуатации.
• Металлический гвоздь 4,5 мм.
• Герметичный колпачок обеспечивает защиту от коррозии гвоздя.

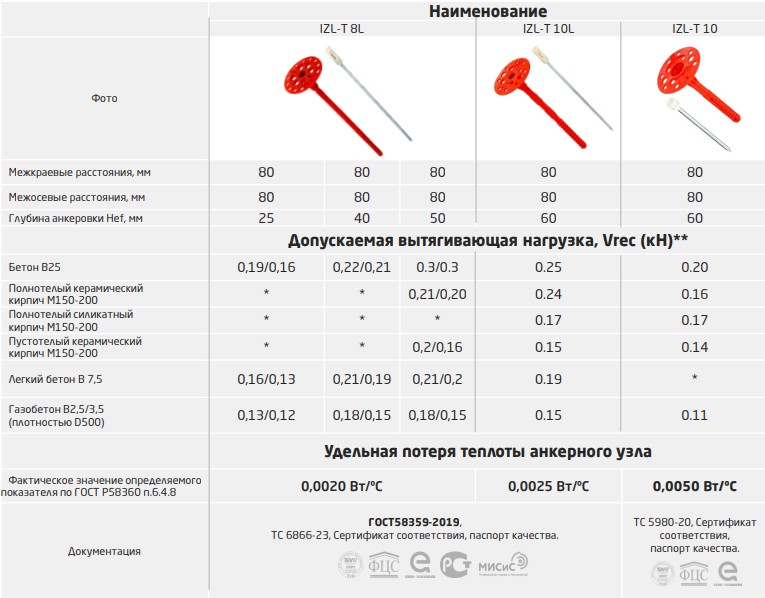

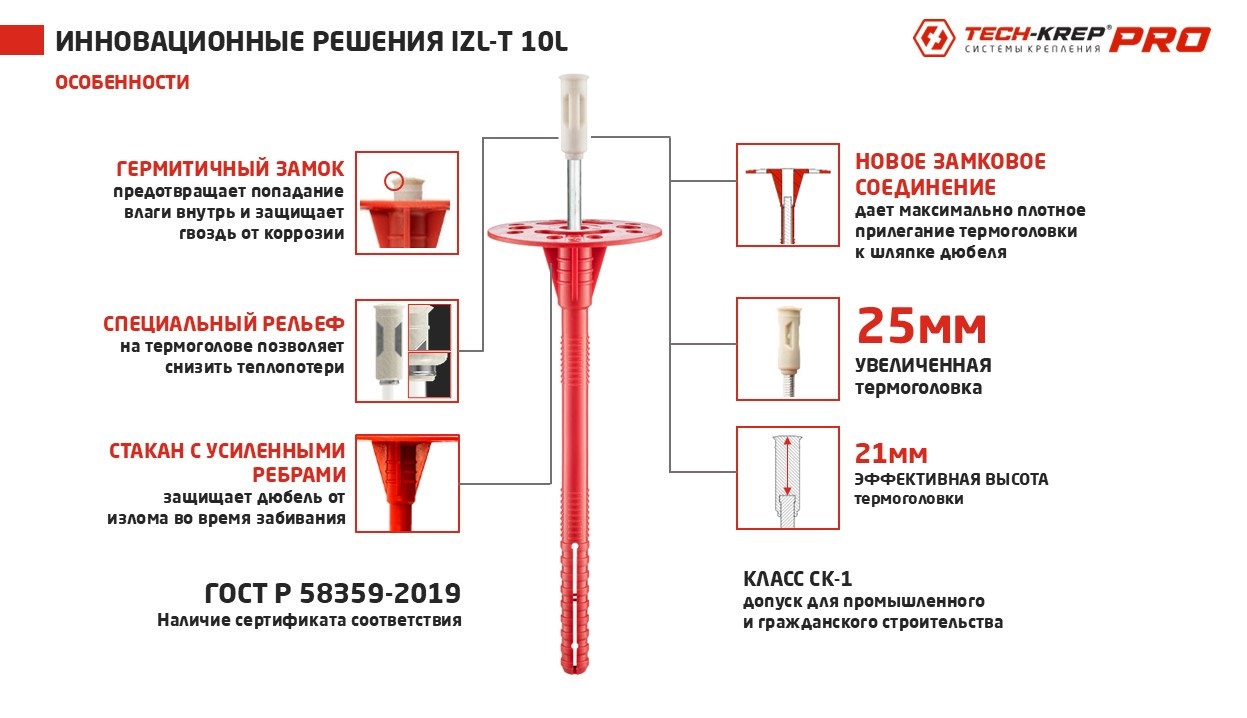

Дюбели с металлическим гвоздем и термоголовкой на примере продукции IZL-T 10L

Дюбель для теплоизоляции с термоголовкой – это улучшенное решение с распорной гильзой и тарельчатой шляпкой. Энергоэффективная головка исключает теплопотери и защищает металл от влаги. Конструкция: термоголовка из ударопрочного полиамида, дюбель из полиэтилена высокой плотности, гвоздь из электрооцинкованной стали.

В числе преимуществ:

• герметичный замок - предотвращает попадание влаги внутрь и защищает гвоздь от коррозии.
• специальный рельеф - на термоголовке позволяет снизить теплопотери.
• стакан с усиленными ребрами - защищает дюбель от излома во время забивания
• новое замковое соединение дает максимально плотное прилегание термоголовки к шляпке дюбеля
• увеличенная термоголовка 25мм
• эффективная высота термоголовки 21мм

Какой дюбель лучше – металлический или пластиковый – для утеплителя? Выбирают материал по характеристикам: размеру, техническим параметрам, назначению, энергоэффективности.

Стандартные размеры дюбелей для теплоизоляции

При выборе обращают внимание на глубину сверления под дюбель для утеплителя, вид основания и технические требования. Стандартно для теплоизоляционного слоя выбирают крепеж:

• Длиной – 90–300 мм. Рассчитывают по формуле: L = H + E + V, где H – толщина теплоизоляционного слоя; E – распорная часть крепежа; V – запас на кривизну и допуски (до 5–15 мм).
• Диаметром – 8–10 мм. Получили наиболее распространение 2 диаметра: 8 – для большинства оснований, 10 – для повышенных нагрузок, минеральной ваты увеличенной плотности.
• Диаметром рондоли – 60 мм. Это стандартный параметр широкой тарельчатой головки, позволяющий распределять давление, исключать срыв или прогиб утеплителя.
• Глубиной анкеровки – 40–60 мм. Для пустотелого кирпича и газобетона, других плотных оснований используют глубину анкеровки 60 мм.

Важно: следует обратить внимание, что в линейке нашей продукции указаны разные глубины рекомендованной анкеровки, исходя из поставленных задач и технических условий применения.

Критерии выбора дюбелей для крепления теплоизоляции

Какой выбрать дюбель для пеноплекса, минеральной ваты? Ориентируются на ряд критериев.

Толщина теплоизоляции

Оценивают:

• Длину дюбеля. Рассчитывают так: толщина утеплителя + клеевой слой+ глубина анкеровки + запас на кривизну. При толщине теплоизоляции в 100 мм и клеевом слое в 10 мм, глубине анкеровки 50 мм + запас на кривизну, потребуется крепеж длиной 160–190 мм.
• Вид тарельчатого дюбеля. С пластиковым гвоздем – более бюджетный, с металлическим – подходит для повышенных нагрузок, с термоголовкой – исключает появление «мостиков холода».

Расчет количества и расхода дюбелей

Сколько дюбелей на квадратный метр утеплителя потребуется? Стандартные нормы расходы – в пределах 5-9 шт/м². Показатель меняется в зависимости от высоты здания, системы утепления, ветровой нагрузки и типа используемого утеплителя.

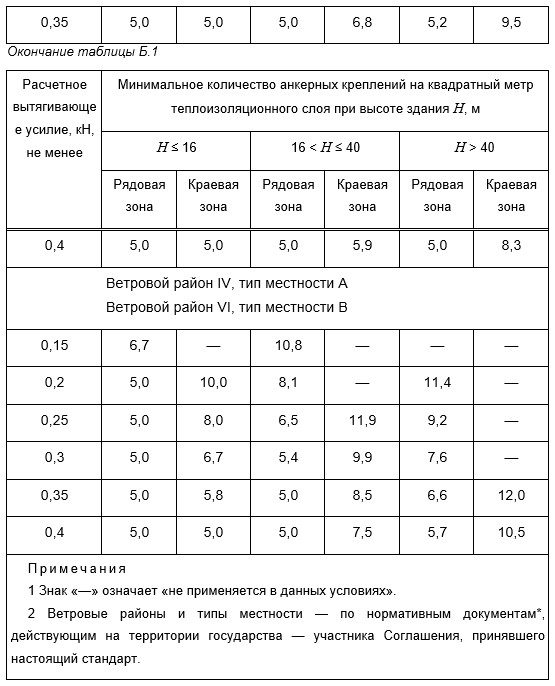

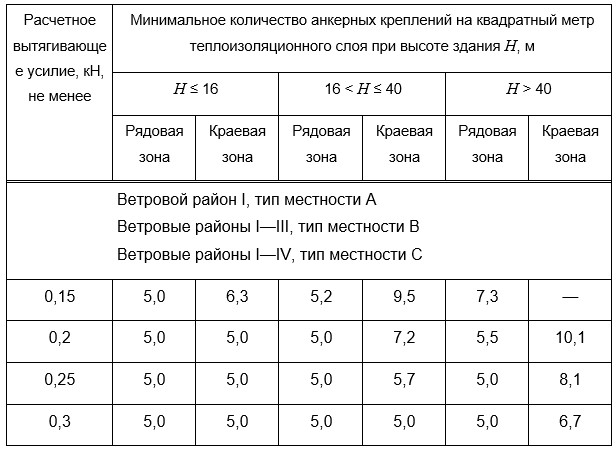

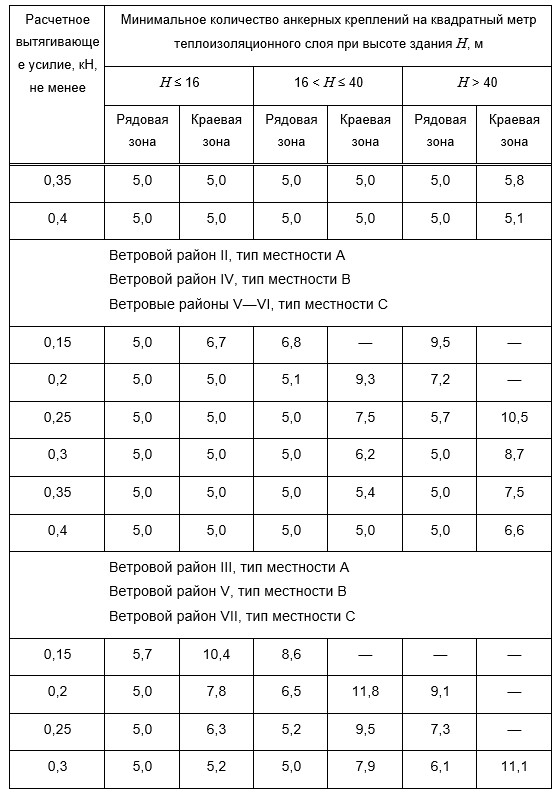

Таблица

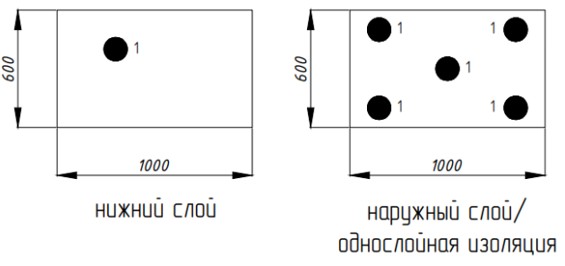

Схемы размещения дюбелей на плите:

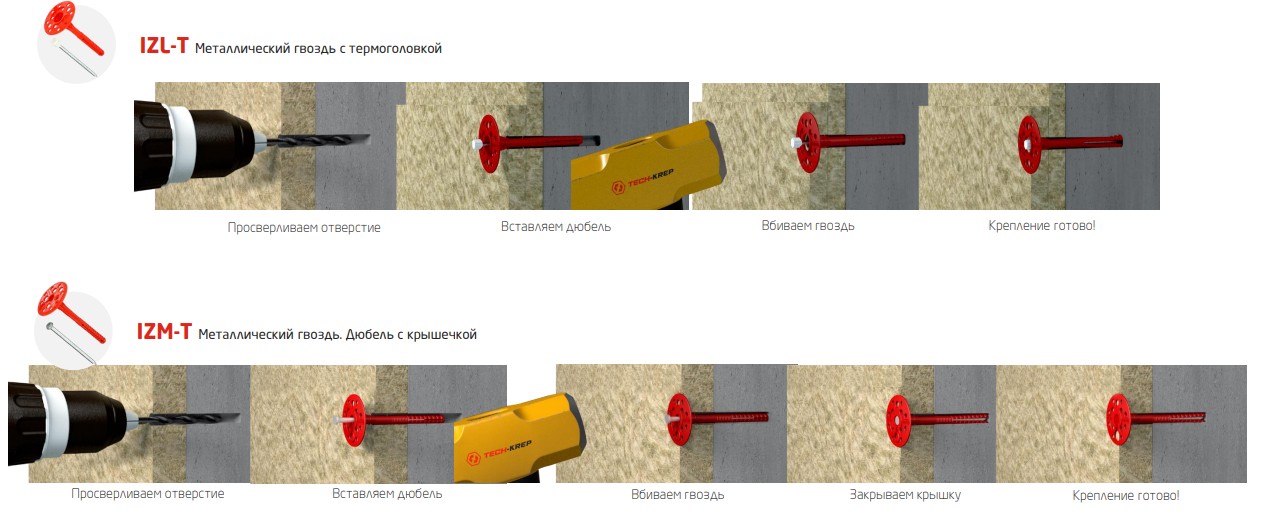

Как правильно крепить утеплитель дюбелями

Разметка и сверление отверстий

Выбирают стандартную (1 дюбель в центре плиты, 4 – по углам) или усиленную схему крепления, которая позволит сделать разметку. Важно, чтобы крепеж не попал на швы и стыки.

Отверстия сверлят так, чтобы глубина была больше длины анкеровки дюбеля на 10–15 мм.

Установка дюбеля

Отверстие очищают, удаляют пыль (она препятствует плотному прилеганию распорной части) и устанавливают дюбель так, чтобы рондоль плотно прилегала к утеплителю.

Забивание гвоздя

Для легких конструкций подходит пластиковый сердечник, для тяжелых – металлический.

Если дюбель установлен правильно, забивают до упора гвоздь так, чтобы он раскрыл распорную часть.

В работе не допускают перезабивания или недозабивания, перекосов и отрывов.

Видеоинструкция

Крепление дюбелями разных видов теплоизоляции

Важно правильно подобрать крепежные элементы и учитывать характеристики утеплителя.

Дюбели для пенопласта и пенополистирола

Пенопласт достаточно широко применяется в малоэтажном строительстве. Очевидными достоинствами, помимо низкой стоимости, пенопласта являются: низкий коэффициент теплопроводности, экологичность, высокая шумоизоляция, устойчивость к грибкам и плесени, малый вес и пожаробезопасность. При наружной отделке фасадов чаще всего используется полистирольный пенопласт.

ВАЖНО: следует избегать сильных ударов при забивании.

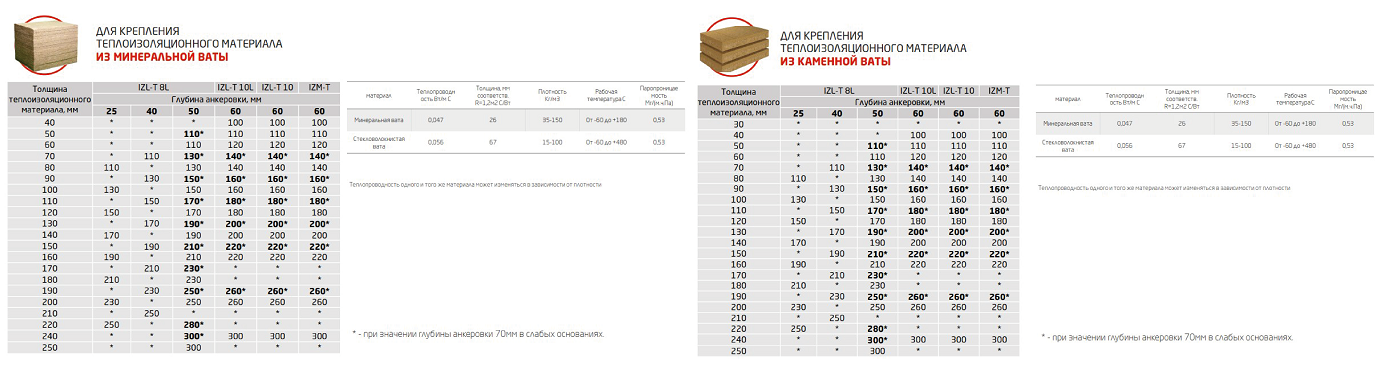

Крепление минеральной ваты и базальтовых плит

Огнестойкий, паропроницаемый, звукопоглощающий материал и достаточно тяжелый, потому требует усиленной фиксации крепежами с:

• металлическим гвоздем;
• терморазделительной головкой;
• диаметром рондоли – от 60 мм;

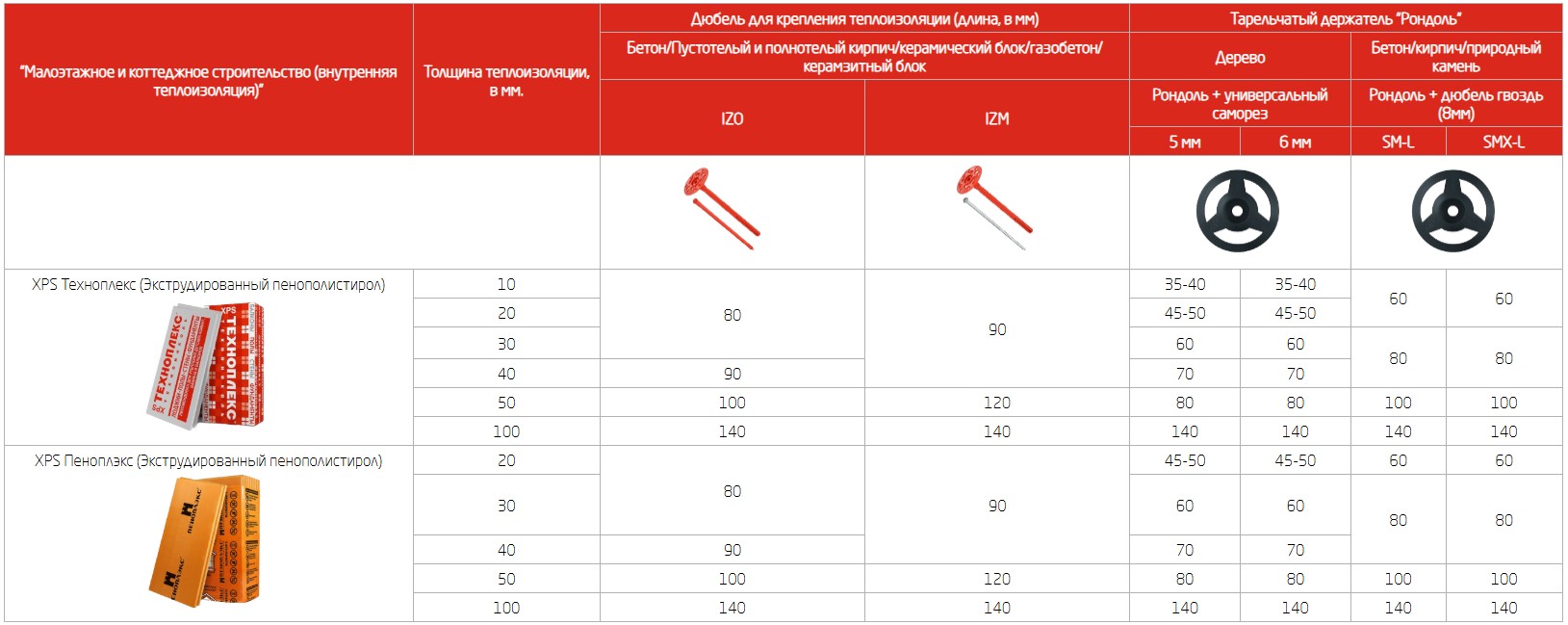

Фиксация пеноплекса (ЭППС)

Это разновидность пенополистирола, но с более жесткой и плотной структурой, для которой подходят крепежи:

• комбинированные или пластиковые;
• с винтом;
• с термоголовкой или заглушкой.

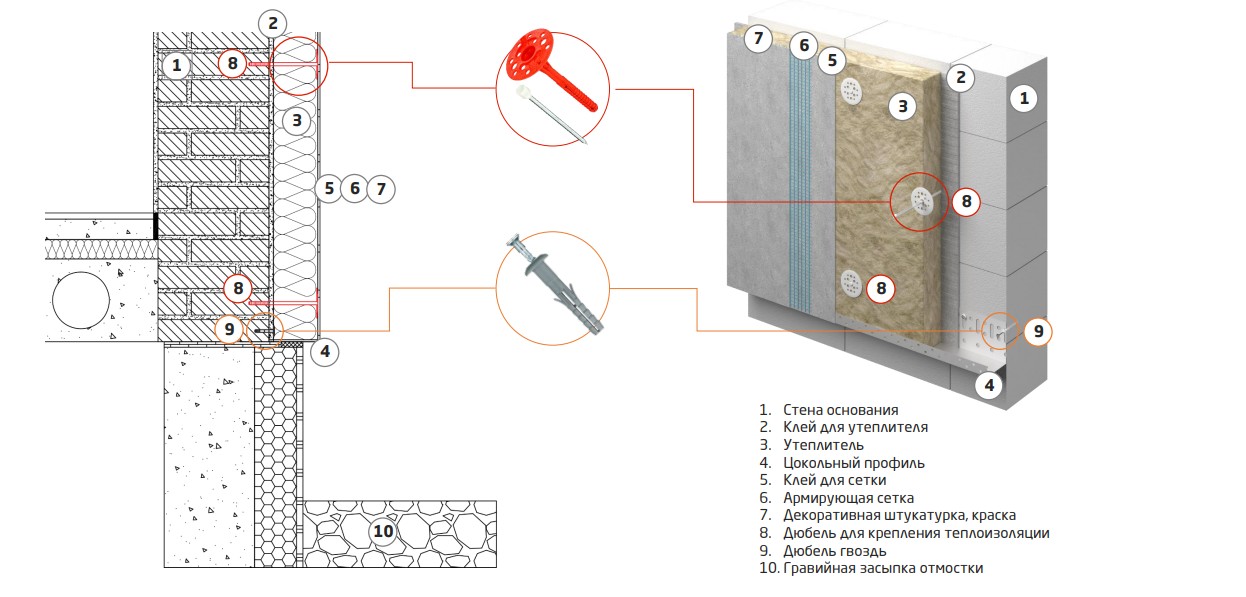

Особенности крепления в системах мокрого фасада

Технология следующая: на выровненную и прогрунтованную стену при помощи клея и дюбелей крепятся плиты теплоизоляции. На утеплитель наносят армирующий слой, в который для укрепления утапливается фасадная сетка. После высыхания базового армирующего слоя его грунтуют перед нанесением финишной отделки. На подготовленную поверхность наносится декоративная штукатурка, на этом внешняя отделка здания заканчивается.

Типичные ошибки при выборе и монтаже дюбелей

Типичными ошибками становятся:

• Недостаточная глубина сверления. Мелкие отверстия не позволяют дюбелю полностью зафиксироваться на основании и это снижает удерживающую способность крепления. Глубина сверления должна на 10–15 мм превышать длину анкеровочной части.
• Применение сточенного бура. Изношенный наконечник не дает получить точный диаметр отверстия, что не позволяет дюбелю зажаться. Перед работой состояние инструмента необходимо проверить. Диаметры бура и крепежа должны совпадать.
• Неправильная длина дюбеля. Параметр рассчитывают по формуле: толщина утеплителя + клеевой слой + размер анкеровки + запас (5–15 мм на неровности).
• Забивание по рондоле, а не по гвоздю. Вбивать следует по головке, но с умеренной силой.

Крепление изоляционного слоя при помощи дюбелей требует правильного расчета, точности, соблюдения технологии. Важно подобрать крепеж под материал основания и правильно рассчитать количество элементов.

Какой дюбель лучше для ваших задач?

Заключение

Процесс монтажа теплоизоляции становится быстрым и эффективным при правильном выборе крепежа. Обращайтесь в TECH-KREP, чтобы подобрать дюбели для утеплителя с учетом опыта профессионалов!
