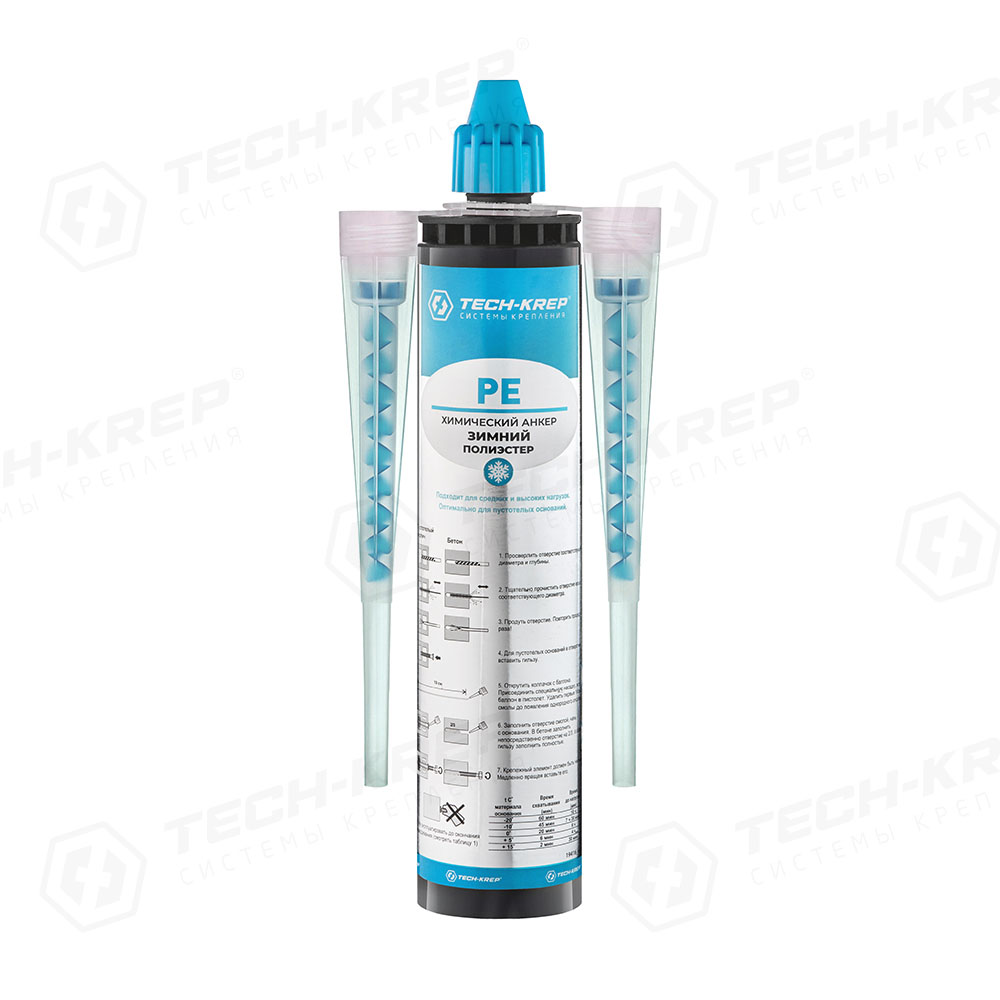

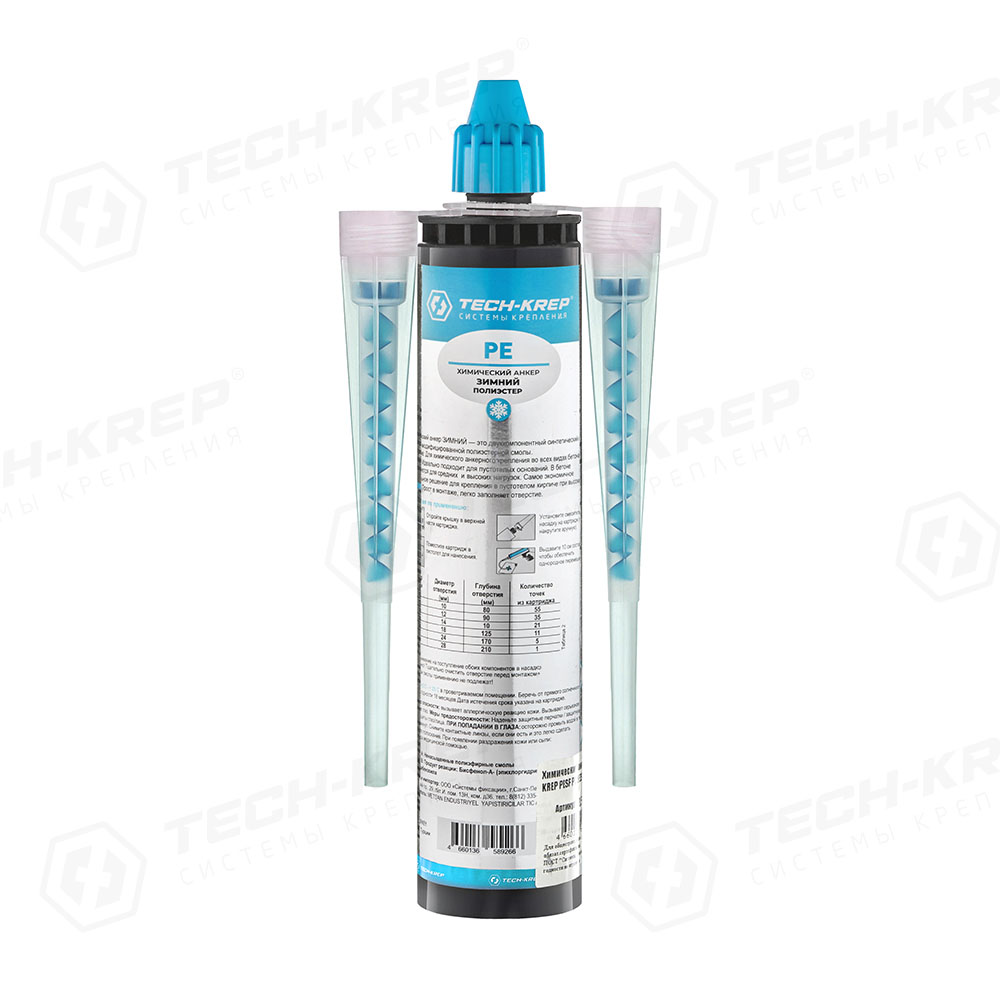

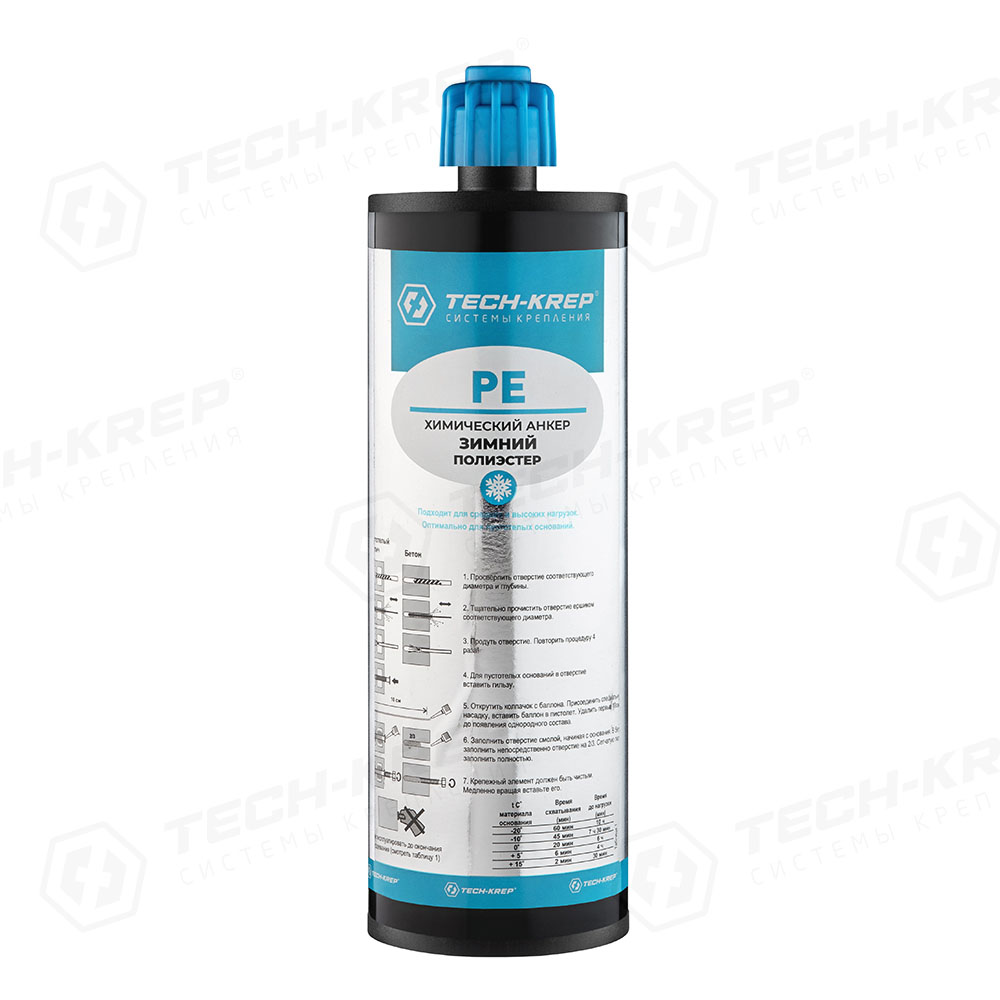

Химические анкеры для средних нагрузок PE Зимний
Химический крепеж образует монолитное соединение с материалом основания.
Преимущества:
- Устанавливается в любые базовые материалы;
- Отсутствие распора позволяет устанавливать их в условиях минимальных краевых и осевых расстояний;
- Отсутствие жестких требований к размерам отверстий и простота установки существенно облегчают процесс монтажных работ.
Область применения: применяется для малоэтажного строительства и непрофессинального применения, крепления вывесок и рекламных конструкций, не несущих конструкций (решетки, кондиционеры и т.д.), крепления лестничных ограждений.
Материал: полиэстеровая смола.
Особенности: подходит для средних нагрузок. Химический анкер PE на основе полиэстеровой смолы устойчив к химическим нагрузкам и обладает большим сроком службы до 100 лет. Подходит для применения в сухом и водонасыщенном бетоне, не создает предварительного напряжения. Идеально подходит для пустотелых оснований. Для работ до -20°C. Используется со стандартным пистолетом для герметика.
Температура эксплуатации: от -40°C до +80°C.
Максимальная долговременная температура: +50°C.
Материал применения: бетон, керамзитобетон, газобетон, пенобетон, кирпич, пустотелый кирпич.
Наименование | Объем, мл | Фасовка, шт | |
---|---|---|---|
PE Зимний 300мл | 300 | 1 | |
PE Зимний 410 мл | 300 | 1 |
- Материал: полиэстеровая смола;

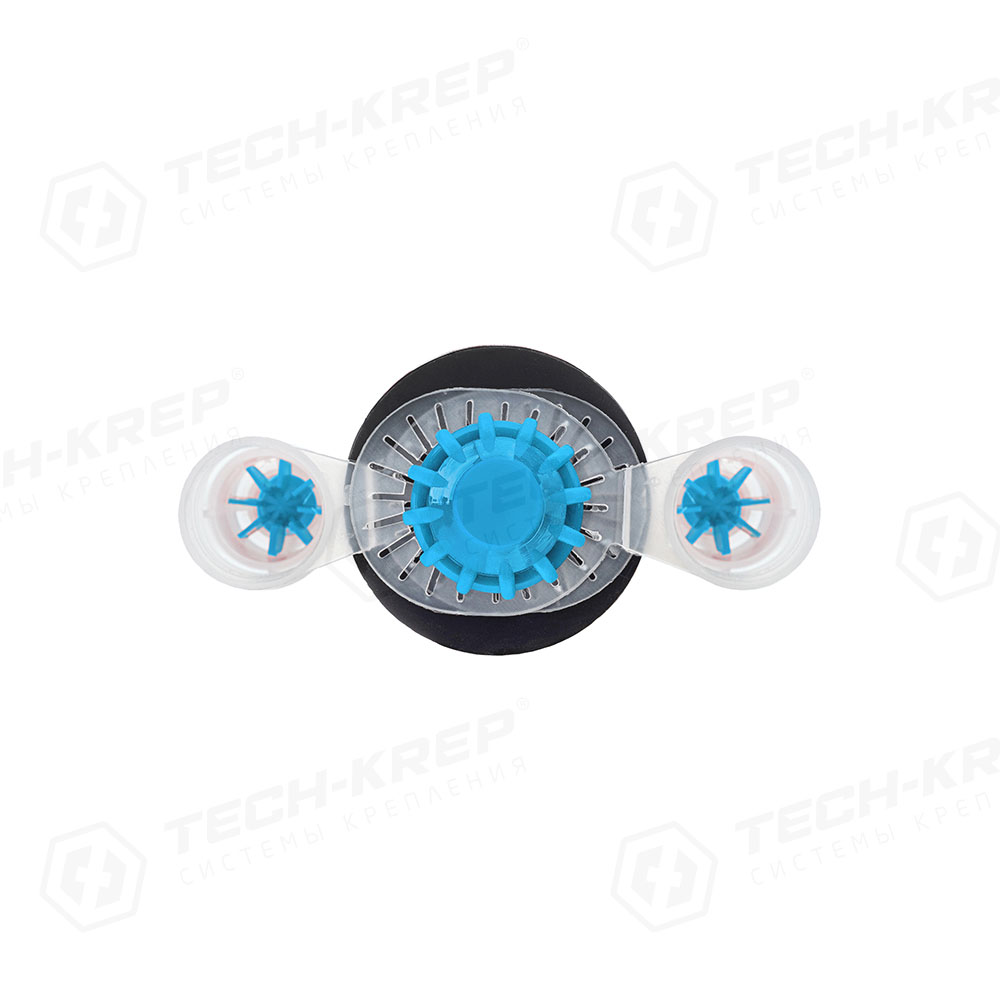

- Комплектация: 1 баллон, 2 носика-смесителя;
- Время схватывания: 2-60 мин (зависит от температуры основания);
- Нагрузка: для средних нагрузок;
- Глубина анкеровки: до 210 мм;
- Срок годности: 18 месяцев.
Установочный инструмент: ударная дрель или перфоратор; сверло (для дрели) или бур (для перфоратора) по бетону подходящего диаметра и длины; насос для продувки отверстий или строительный пылесос; выпрессовочный пистолет для химических анкеров, насадка-смеситель для повторного использования химических анкеров.
Установка:
- Пробурить отверстие нужной глубины на диаметр больше, чем шпилька, которую нужно установить.
- Прочистить отверстие от пыли с помощью специальных инструментов (ершик и насос). Химический анкер не сцепляется с пыльной поверхностью, важно тщательно его очистить.
- Заполнить отверстие составом на 2/3 глубины, начиная с дна отверстия. Для заполнения отверстия химическим составом потребуется выпрессовочный пистолет. Установка в пустотелые материалы осуществляется с помощью сетчатой гильзы.
- Сразу же установить резьбовую шпильку медленно вдавливая ее в химический состав слегка прокручивая.
- После вкручивания необходимо оставить крепеж на время застывания. До застывания положение шпильки можно регулировать. Важно понимать, что время затвердевания зависит от температуры основания.
Схема установки химического анкера Tech-KREP PE Зимний в полнотелое основание:
Схема установки химического анкера Tech-KREP PE Зимний в пустотелое основание:
3D схема установки химического анкера Tech-KREP PE Зимний в полнотелое основание:
3D схема установки химического анкера Tech-KREP PE Зимний в пустотелое основание:
Температура материала основания | Время схватывания (мин) | Время до нагрузки (мин) |
-20°C | 60 мин | 10 ч |
-10°C | 45 мин | 7 ч 30 мин |
0°C | 20 мин | 6 ч |
+5°C | 6 мин | 4 ч |
+15°C | 2 мин | 30 мин |
Диаметр шпильки (мм) | Диаметр отверстия (мм) | Глубина отверстия (мм) | Количество точек из картриджа | Нагрузка на вырыв бетон B25 (кН)* | Нагрузка на срез бетон B25 (кН)* |
8 | 10 | 80 | 55 | 8,1 | 5 |
10 | 12 | 90 | 35 | 8,8 | 9 |
12 | 14 | 110 | 21 | 14,5 | 12 |
16 | 18 | 125 | 11 | 22,2 | 22 |
20 | 22 | 170 | 5 | 33,1 | 35 |
24 | 26 | 210 | 1 | 47,1 | 50 |
*Для класса прочности шпильки 5.8

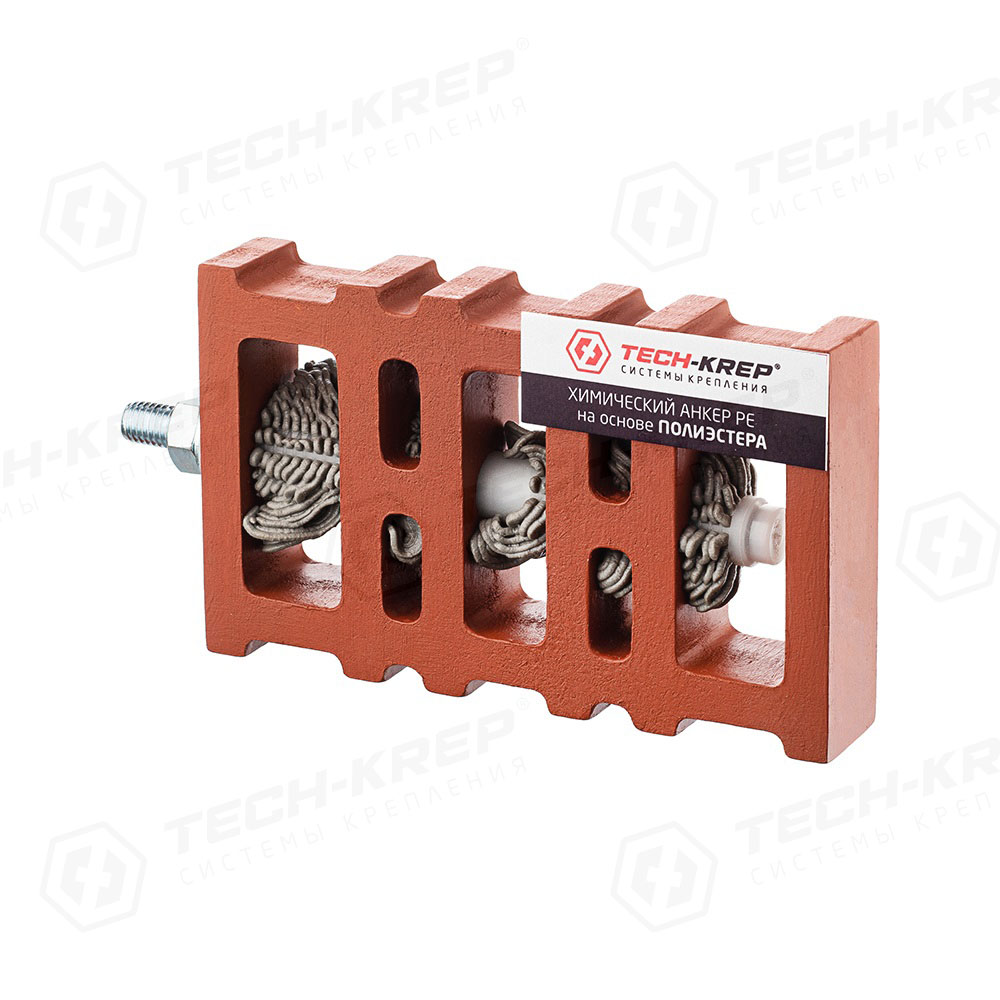

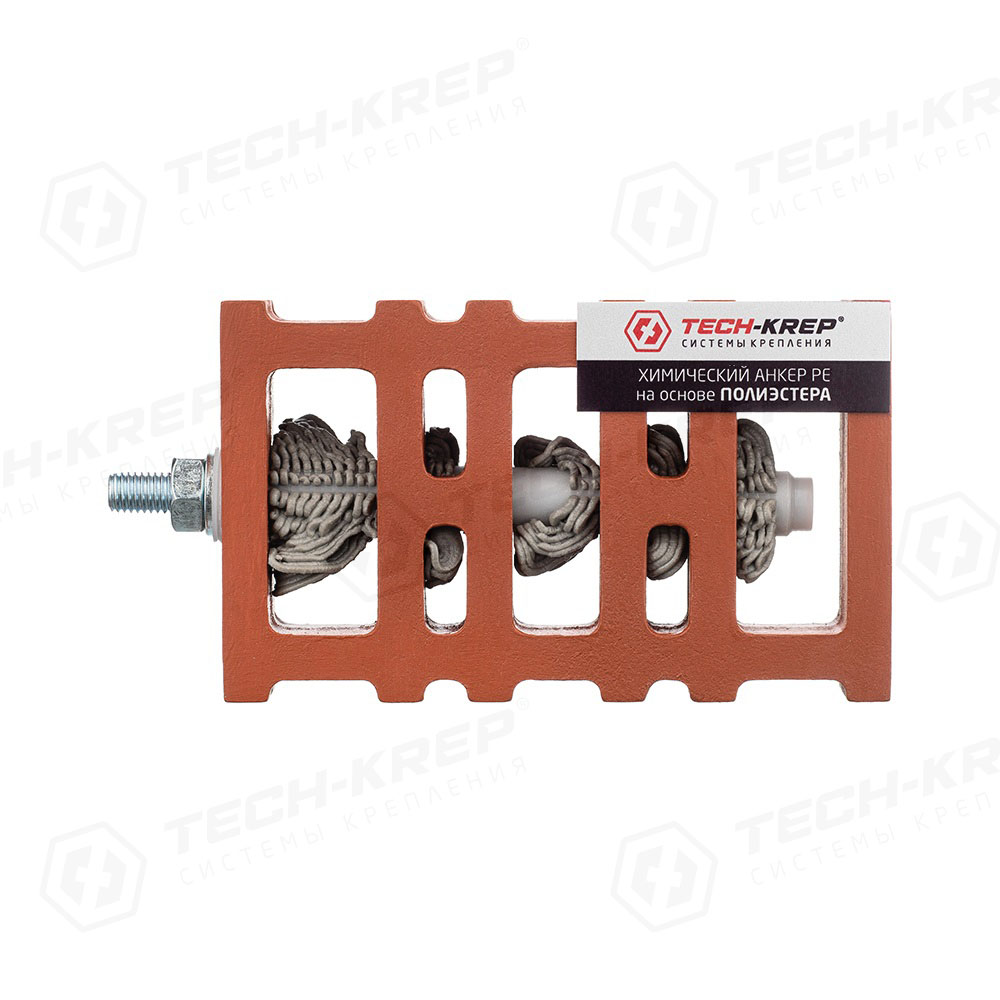

Установка в пустотелые материалы с помощью сетчатой гильзы:
Диаметр гильзы (мм) | Длина гильзы (мм) | Диаметр сверления отверстия (мм) | Диаметр подходящих шпилек (мм) |
12 | 50 | 12 | 6-8 |
12 | 60 | 12 | 6-8 |
12 | 80 | 12 | 6-8 |
15 | 85 | 16 | 10-12 |
15 | 100 | 16 | 10-12 |
15 | 135 | 16 | 10-12 |
16 | 100 | 16 | 10-12 |
16 | 130 | 16 | 10-12 |
20 | 85 | 20 | 16 |
