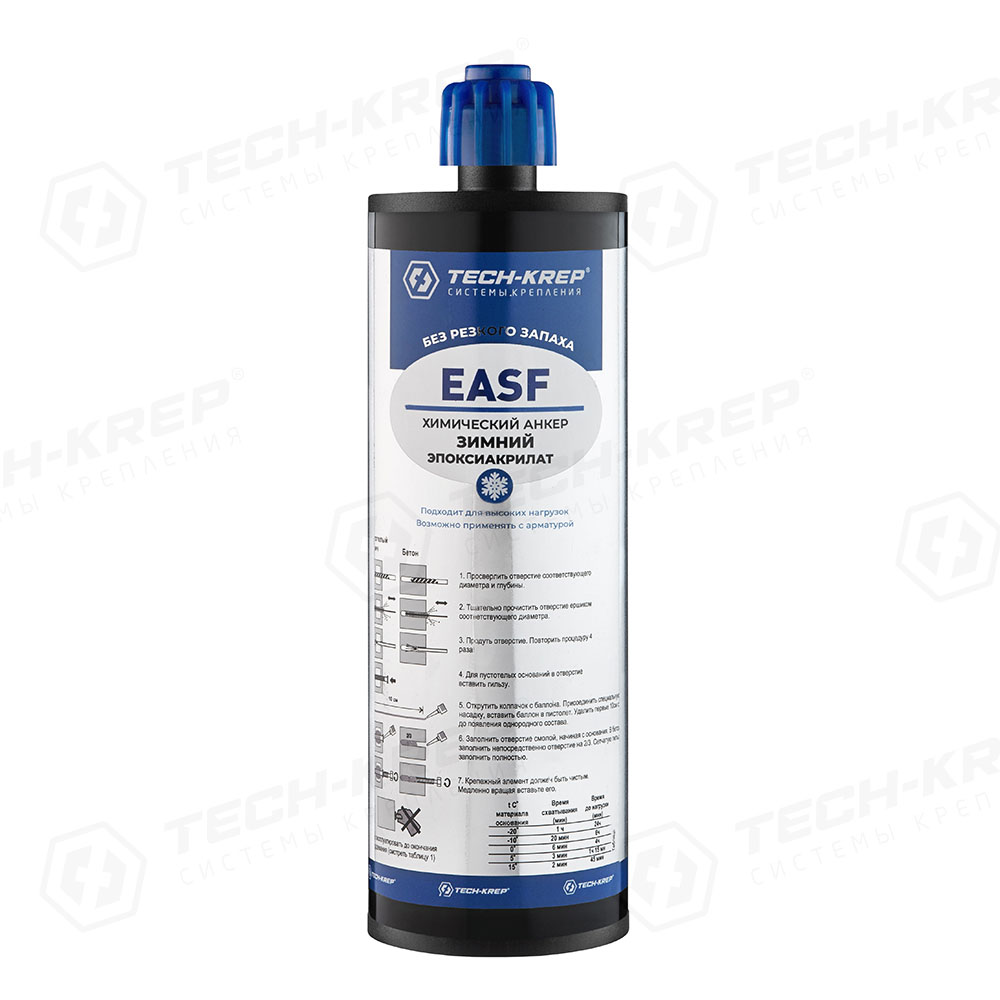

Химические анкеры для высоких нагрузок EASF Зимний
Химический крепеж образует монолитное соединение с материалом основания.
Преимущества:
- Высокие нагрузки;
- Для работ при низких температурах;
- Устанавливается в любые базовые материалы;
- Отсутствие распора позволяет устанавливать их в условиях минимальных краевых и осевых расстояний;
- Отсутствие жестких требований к размерам отверстий и простота установки существенно облегчают процесс монтажных работ.
Область применения: применяется на строительных объектах в зимних условиях. Используется для крепления строительных конструкций (балконы, колонны, лестницы, эскалаторы, дверные и оконные коробки и т.д.). Также может быть использован при устройстве анкерных креплений в разных типах оснований, в том числе в пустотелых основаниях с сетчатой гильзой.
Материал: эпокси-акрилатная смола.
Особенности: подходит для высоких нагрузок. EASF – это двухкомпонентный химический состав на основе синтетической эпокси-акрилатной смолы, не обладает резким запахом. Обладает пониженной вязкостью, что позволяет заполнять отверстия не оставляя пустот, обеспечивая наилучшее связывание и молекулярную адгезию с материалом основания. При увеличении глубины заделки несущая способность химического анкера увеличивается. Подходит для применения в сухом и водонасыщенном бетоне, не создает предварительного напряжения. Применяется в экстремальных условиях горных строительных объектов.
Температура эксплуатации: от -40°C до +80°C.
Максимальная долговременная температура: +50°C
Материал применения: бетон, керамзитобетон, газобетон, пенобетон, кирпич.
Наименование | Объем, мл | Фасовка, шт | |
---|---|---|---|
EASF Зимний 300мл | 300 | 1 | |
EASF Зимний 410мл | 410 | 1 |
- Материал: эпокси-акрилатная смола;

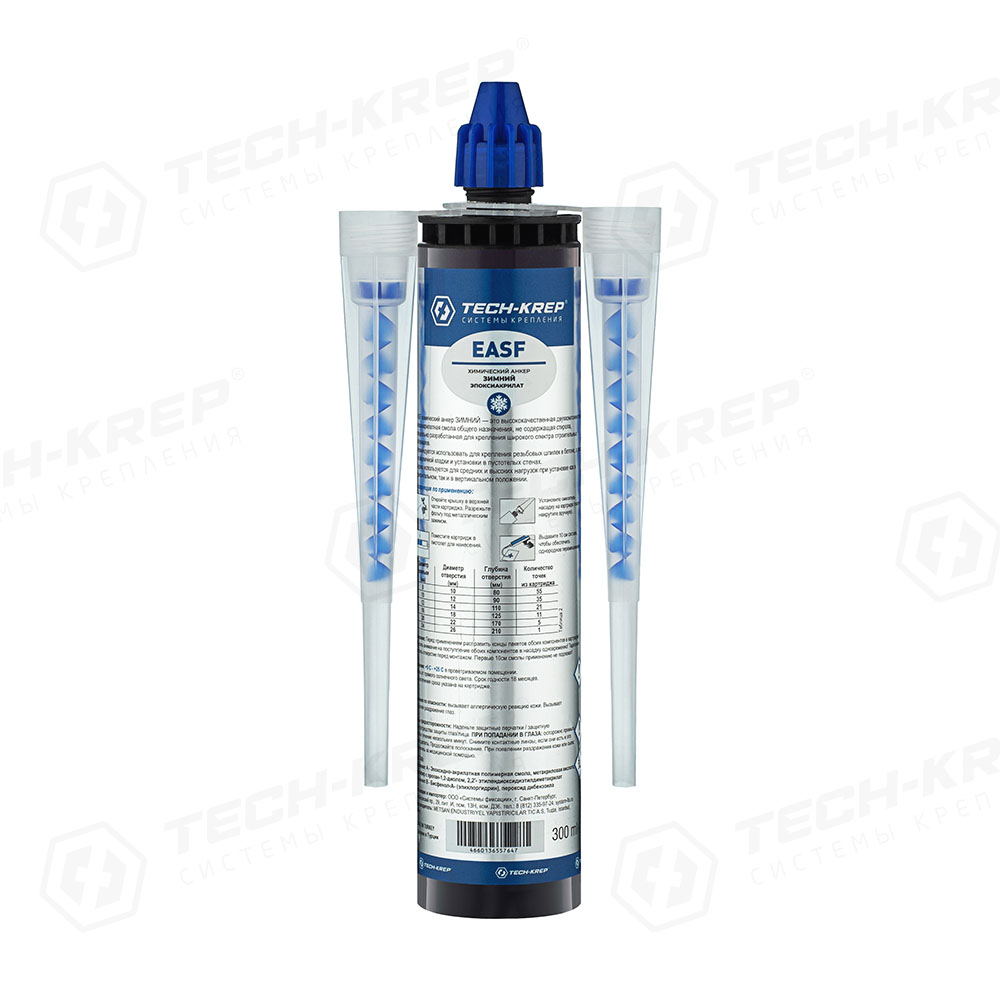

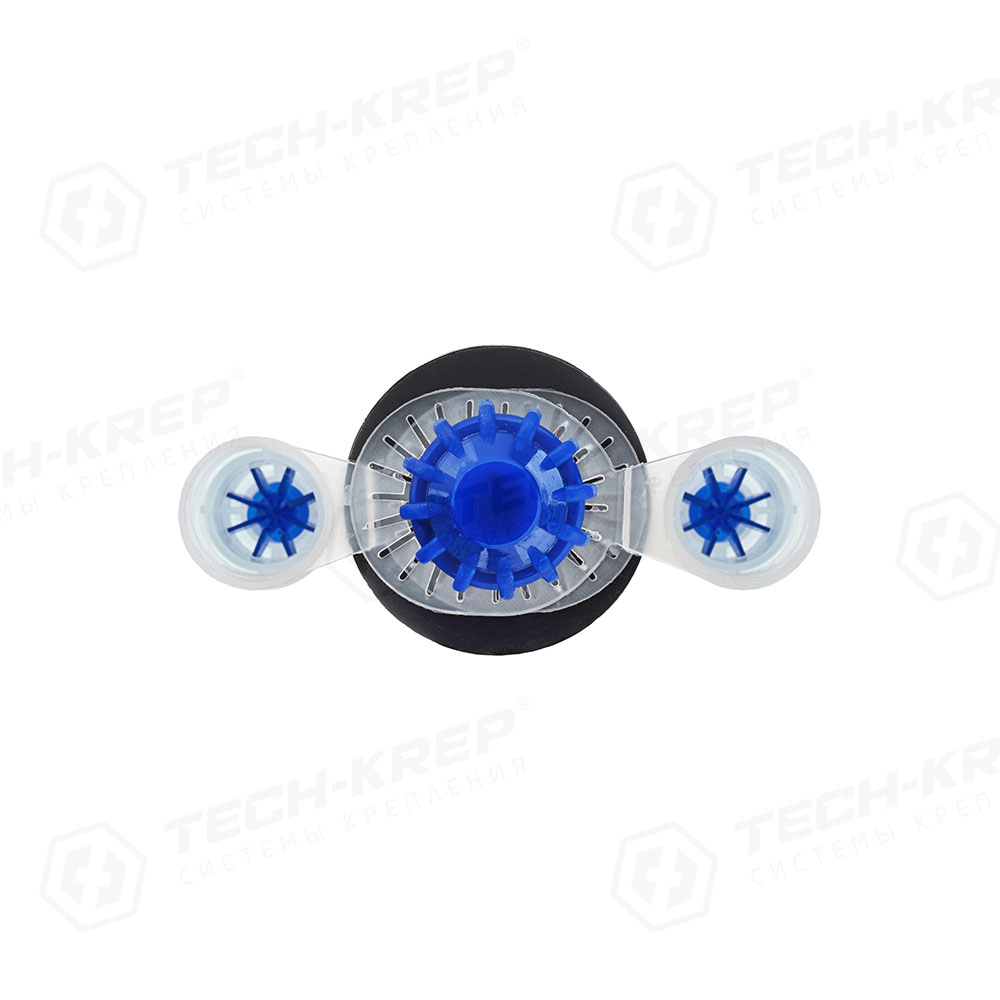

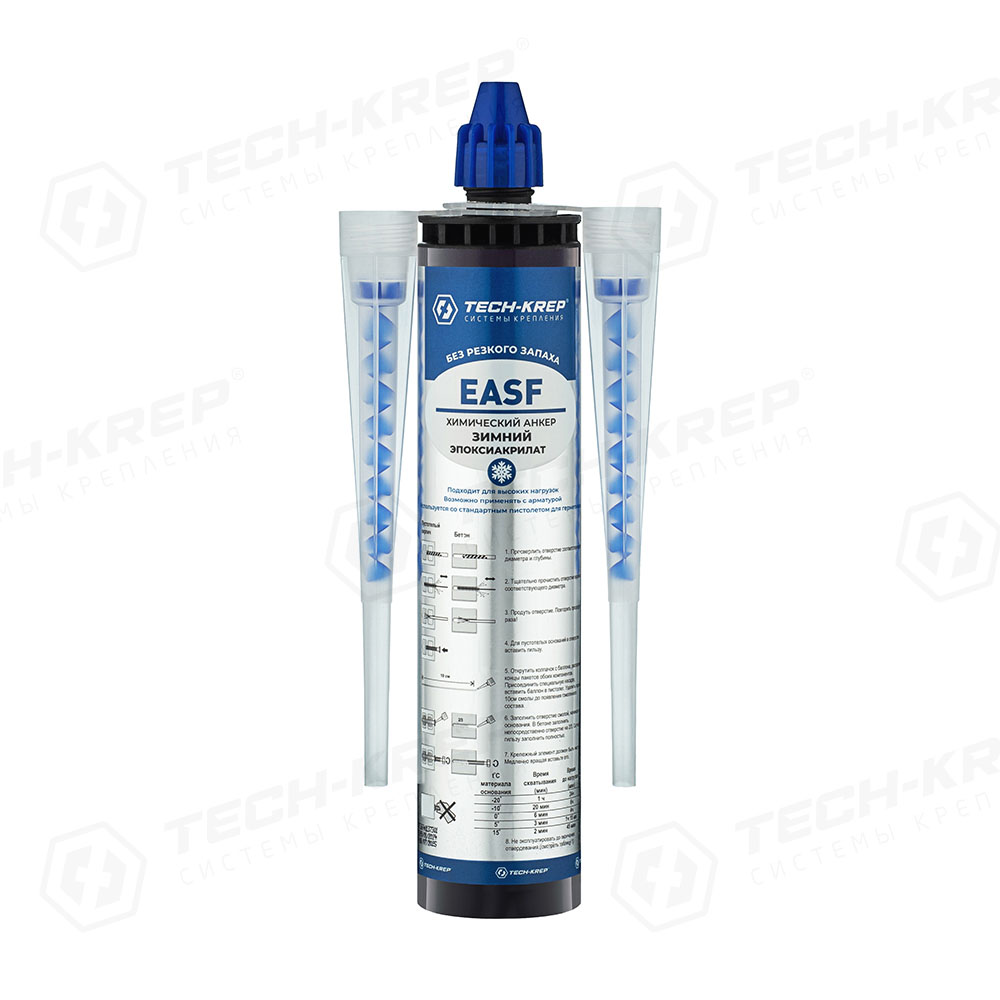

- Комплектация: 1 баллон, 2 носика-смесителя;
- Время схватывания: 2-60 мин (зависит от температуры основания);
- Нагрузка: для высоких нагрузок;
- Глубина анкеровки: до 210 мм;
- Срок годности: 18 месяцев.

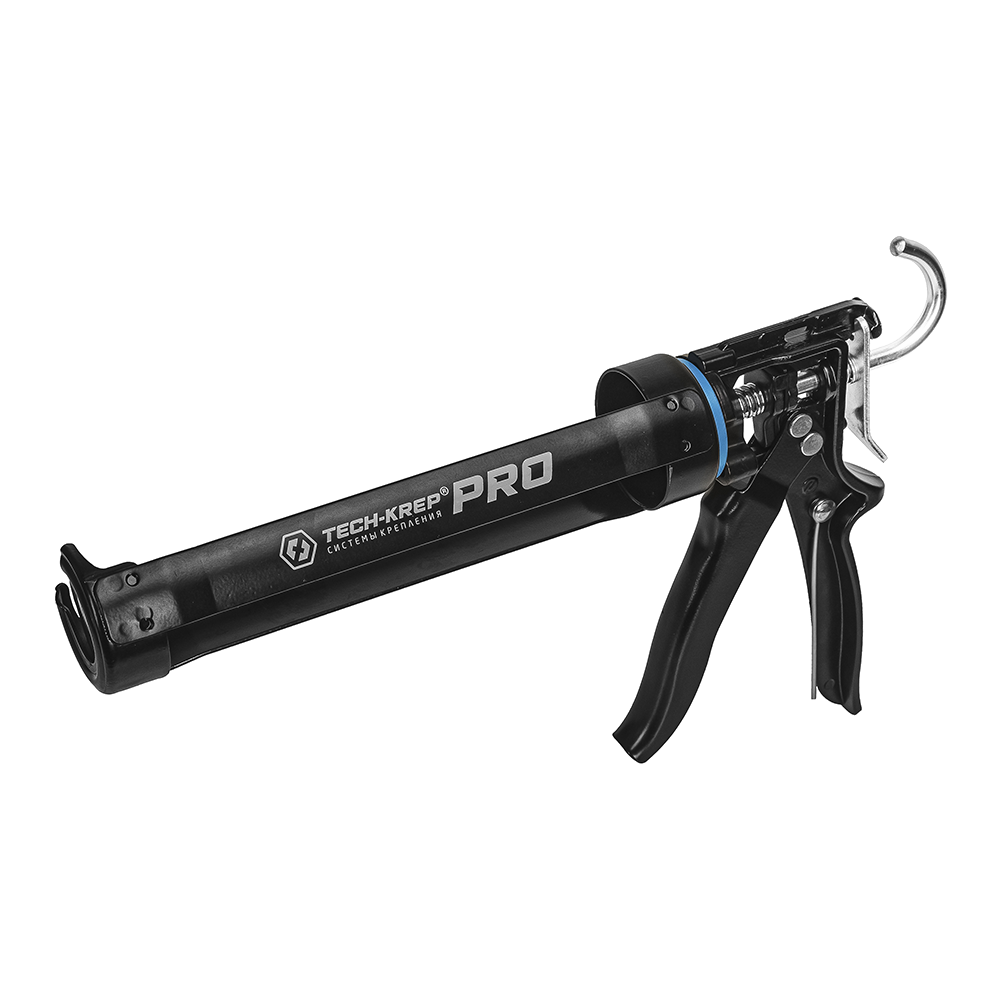

Установочный инструмент: ударная дрель или перфоратор; сверло (для дрели) или бур (для перфоратора) по бетону подходящего диаметра и длины; насос для продувки отверстий или строительный пылесос; ершик для прочистки отверстий; выпрессовочный пистолет для химических анкеров, насадка-смеситель для повторного использования химических анкеров.
Установка:
- Пробурить отверстие нужной глубины на диаметр больше, чем шпилька, которую нужно установить.
- Прочистить отверстие от пыли с помощью специальных инструментов (ершик и насос). Химический анкер не сцепляется с пыльной поверхностью, важно тщательно его очистить.
- Заполнить отверстие составом на 2/3 глубины, начиная с дна отверстия. Для заполнения отверстия химическим составом потребуется выпрессовочный пистолет. Установка в пустотелые материалы осуществляется с помощью сетчатой гильзы.
- Сразу же установить резьбовую шпильку медленно вдавливая ее в химический состав слегка прокручивая.
- После вкручивания необходимо оставить крепеж на время застывания. До застывания положение шпильки можно регулировать. Важно понимать, что время затвердевания зависит от температуры основания.

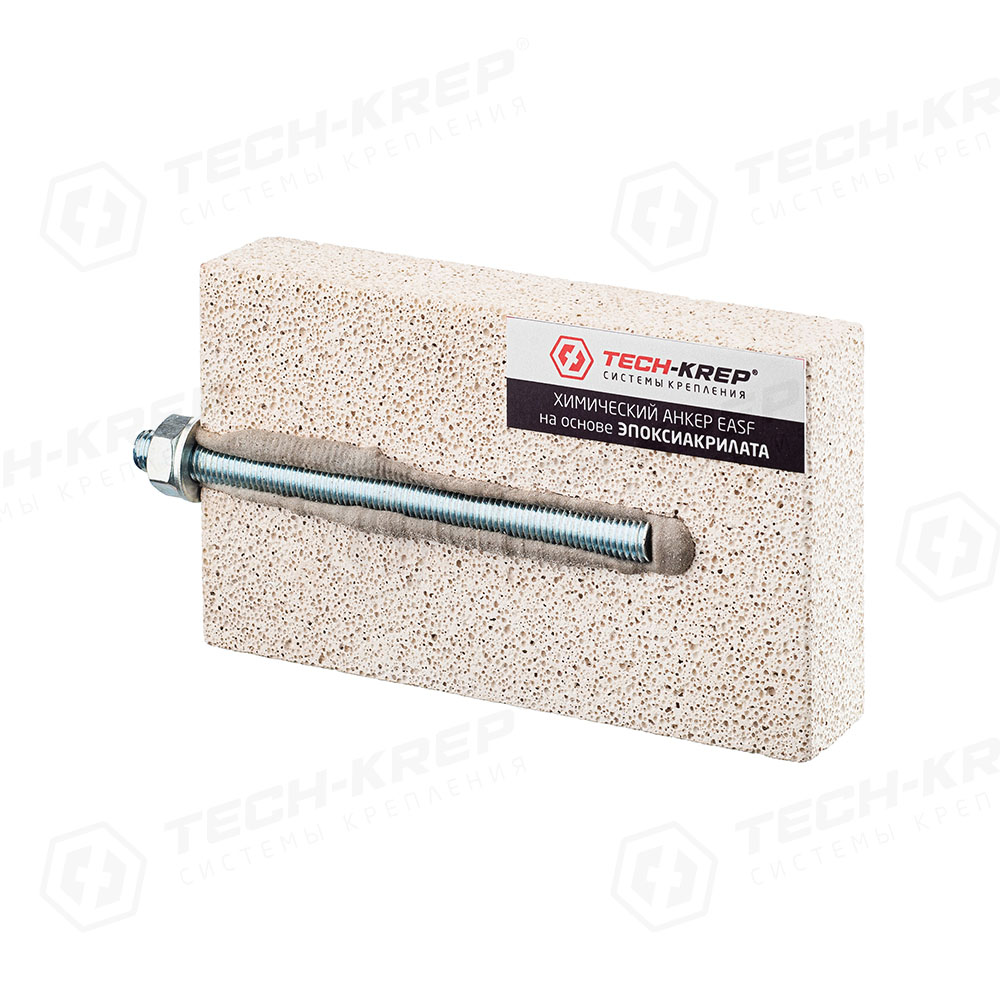

Схема установки химического анкера Tech-KREP EASF WINTER в полнотелое основание:
Схема установки химического анкера Tech-KREP EASF WINTER в пустотелое основание:
3D схема установки химического анкера Tech-KREP EASF WINTER в полнотелое основание:
3D схема установки химического анкера Tech-KREP EASF WINTER в пустотелое основание:
Температура материала основания | Время схватывания (мин) | Время до нагрузки (мин) |
-20°C | 60 мин | 24 ч |
-10°C | 20 мин | 360 мин |
0°C | 6 мин | 240 мин |
+5°C | 3 мин | 75 мин |
+15°C | 2 мин | 45 мин |
Диаметр шпильки (мм) | Диаметр отверстия (мм) | Глубина отверстия (мм) | Количество точек из картриджа | Нагрузка на вырыв бетон B25 (кН)* | Нагрузка на срез бетон B25 (кН)* |
8 | 10 | 80 | 55 | 9,6 | 5 |
10 | 12 | 90 | 35 | 13,5 | 9 |
12 | 14 | 110 | 21 | 19,7 | 12 |
16 | 18 | 125 | 11 | 29,9 | 22 |
20 | 22 | 170 | 5 | 46,6 | 35 |
24 | 26 | 210 | 1 | 69,1 | 50 |
*Для класса прочности шпильки 5.8
Установка в пустотелые материалы с помощью сетчатой гильзы:
Диаметр гильзы (мм) | Длина гильзы (мм) | Диаметр сверления отверстия (мм) | Диаметр подходящих шпилек (мм) |
12 | 50 | 12 | 6-8 |
12 | 60 | 12 | 6-8 |
12 | 80 | 12 | 6-8 |
15 | 85 | 16 | 10-12 |
15 | 100 | 16 | 10-12 |
15 | 135 | 16 | 10-12 |
16 | 100 | 16 | 10-12 |
16 | 130 | 16 | 10-12 |
20 | 85 | 20 | 16 |
